O que é EVSE? Um guia completo sobre equipamentos de fornecimento de energia para veículos elétricos e como eles funcionam.

O que significa EVSE
EVSE significa Equipamento de Fornecimento de Energia para Veículos Elétricos. No dia a dia, as pessoas dizem carregador de VE, estação de carregamento ou ponto de recarga. O EVSE é o hardware que fornece energia da rede elétrica (ou de geração local) para a entrada do veículo de forma segura.

Uma rápida revisão dos termos esclarece tudo: um local é a localização física com uma ou mais vagas de estacionamento; uma porta é uma única saída utilizável por vez; um conector é o plugue físico na extremidade do cabo; e um EVSE é a unidade que controla e protege o fluxo de energia. O setor mantém o termo EVSE em especificações e normas porque ele enfatiza as funções de segurança e a lógica de controle, e não apenas a energia.

Como funciona

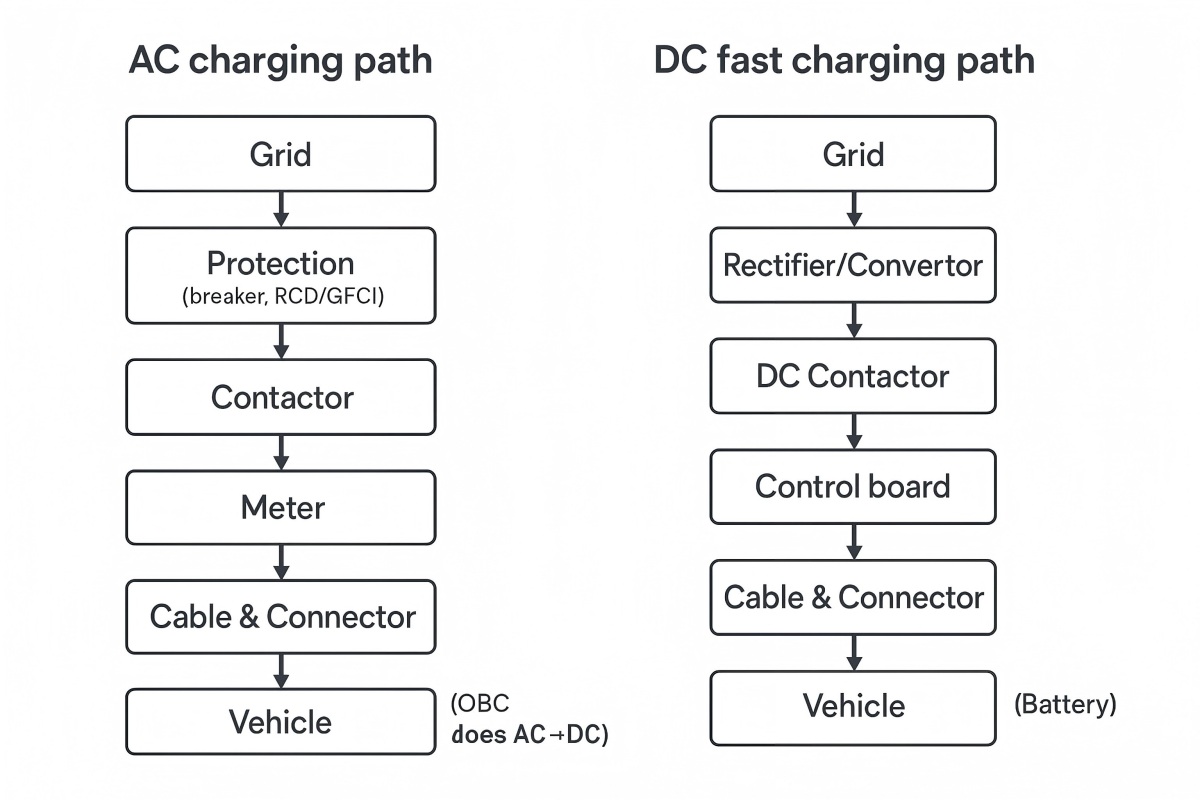

Existem dois caminhos de carregamento. No carregamento CA, o EVSE fornece energia CA segura e sinalização, e o carregador de bordo do carro (OBC) converte CA em CC para a bateria. No carregamento rápido CC, a retificação ocorre fora do veículo: o carregador CC fornece CC controlada diretamente para a bateria, permitindo uma potência de carregamento muito maior.

Cada sessão começa com um handshake. A linha piloto de controle confirma se o cabo está conectado, verifica o aterramento, anuncia a corrente disponível e permite que o carro solicite partida/parada. Dispositivos de proteção ficam no caminho da energia: contator/relé para isolamento da linha, DR/DR para proteção contra falha de aterramento, proteção contra sobrecorrente e sensores de temperatura ao longo do cabo e do conector para evitar o aumento de temperatura. Um elemento de medição registra o kWh. Uma placa de controle executa o firmware, exibe o status em uma IHM ou LEDs e hospeda um módulo de rede se a unidade estiver online.

Um bom sistema prevê situações de inatividade. Se a rede cair, uma corrente padrão de segurança e a opção de iniciar/parar localmente mantêm o sistema em funcionamento, e os códigos de erro permanecem disponíveis no local para um diagnóstico rápido.

Níveis de carregamento
A seguir, apresentamos uma visão prática dos níveis, da potência típica, de onde cada um se encaixa e das vantagens e desvantagens.

A duração da sessão depende dos limites do veículo, do estado de carga, da temperatura e de como o carregador configura sua curva de potência. Mais kW nem sempre significa que o carro irá aceitá-los; o veículo define limites máximos e a potência diminui gradualmente à medida que a bateria carrega.

Conectores e padrões
Os tipos de conectores acompanham a região e a classe de potência, com sobreposição crescente:

J1772 (Tipo 1) para carregamento CA na América do Norte;

Tipo 2 para a Europa e muitas outras regiões, incluindo corrente alternada trifásica até 22 kW em caixas de parede típicas.

CCS1 (América do Norte) e CCS2 (Europa e outros) combinam pinos de corrente alternada com pinos de corrente contínua de alta velocidade para uma única entrada no carro.

O padrão J3400 (frequentemente chamado de NACS) está se expandindo pela América do Norte; adaptadores e sites com suporte a dois padrões são comuns durante a transição.

O padrão CHAdeMO ainda é utilizado em algumas partes da Ásia e em alguns veículos mais antigos.

Para operações, o OCPP permite que uma rede ou operadora se comunique com diversas marcas de carregadores; o OCPI facilita o roaming entre redes. Na instalação, siga as normas elétricas locais para dimensionamento de circuitos, dispositivos de proteção, etiquetagem e inspeção.

Noções básicas de instalação e conformidade
Lar
Verifique a capacidade do painel e o tamanho do circuito desejado antes de escolher o hardware. Mantenha o comprimento dos cabos adequado para evitar quedas de tensão; evite espirais apertadas que retêm calor. Escolha o comprimento do cabo para alcançar a entrada sem esforço e confirme a classificação da caixa se a unidade ficará exposta à chuva, sol e poeira. Se houver necessidade de licenças, agende a inspeção com antecedência.

Comercial
Pense como seus usuários. Sinalização e orientação reduzem o tempo ocioso nas baias. O controle de acesso e o pagamento precisam ser simples. Planeje o gerenciamento de cabos para que os conectores fiquem fora do chão e não representem riscos de tropeços.

A confiabilidade da rede é tão importante quanto a potência nominal em kW; implemente redundância e planeje um sistema de controle local de contingência. A medição e a cobrança devem gerar registros de sessão claros.

Frota e depósitos
Dimensionar circuitos e transformadores para a carga combinada e, em seguida, implementar gerenciamento de carga para que nem todos os veículos carreguem em potência máxima simultaneamente. Equilibrar o tempo de parada, os intervalos de troca de marcha e as necessidades da rota.

Mantenha peças de reposição para itens de desgaste (contatores, cabos, conectores) e defina metas claras de RTO (Objetivo de Recuperação) para o tempo de atividade. Considere fatores ambientais — manhãs frias e tardes quentes alteram o comportamento térmico e de conicidade de veículos e cabos.

Perguntas frequentes

EVSE é o mesmo que um carregador?
Não para corrente alternada (CA): o carregador de bordo do carro converte CA em CC. O EVSE fornece CA segura e sinais de controle. Para carregamento rápido em CC, a unidade externa é o carregador.

Quão mais rápido é o Nível 2 em comparação com o Nível 1?
Aproximadamente 5 a 10 vezes mais potência. Um carregador residencial típico de Nível 2, com 7 a 11 kW, pode adicionar cerca de 25 a 45 km de autonomia por hora, dependendo do veículo e das condições.

Qual conector devo escolher?
Verifique a compatibilidade com seus veículos e região. Na América do Norte, isso geralmente significa J1772 para corrente alternada (CA), com suporte crescente para J3400; CCS1 ou J3400 para corrente contínua (CC). Na Europa e em muitas outras regiões, utiliza-se o Tipo 2 para CA e o CCS2 para CC.

Qual o comprimento de cabo mais adequado?
Comprimento suficiente para alcançar a entrada sem precisar puxar a mangueira ou atravessar calçadas. Para residências, 5 a 7,5 m são suficientes para a maioria das entradas de garagem. Para locais públicos, planeje pontos de apoio e alcance as entradas de água à esquerda e à direita.
