Lar Conectores para veículos elétricos Conector CCS2 refrigerado a líquido da Workersbee para carregamento de veículos elétricos de alta potência.
Main product view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging

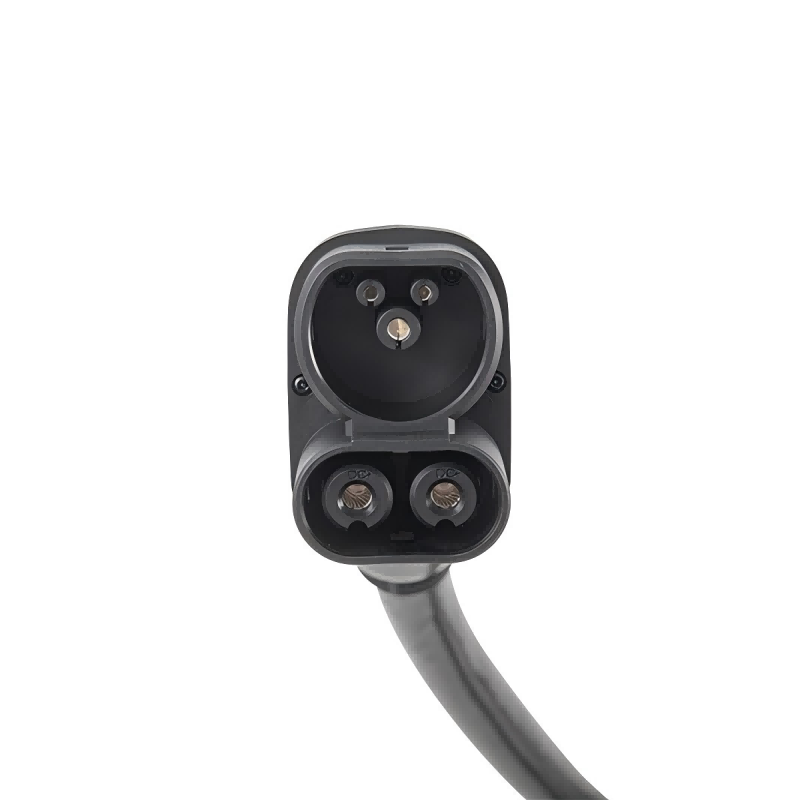

Front interface view of Workersbee liquid-cooled CCS2 DC connector for high-power EV charging

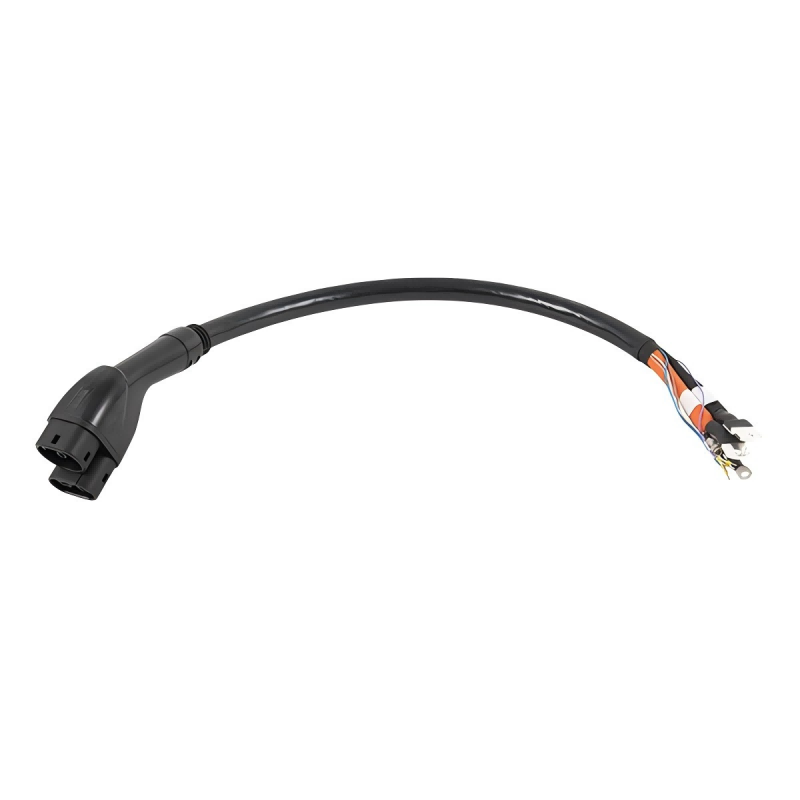

Workersbee liquid-cooled CCS2 DC charging cable assembly with connector and cable leads

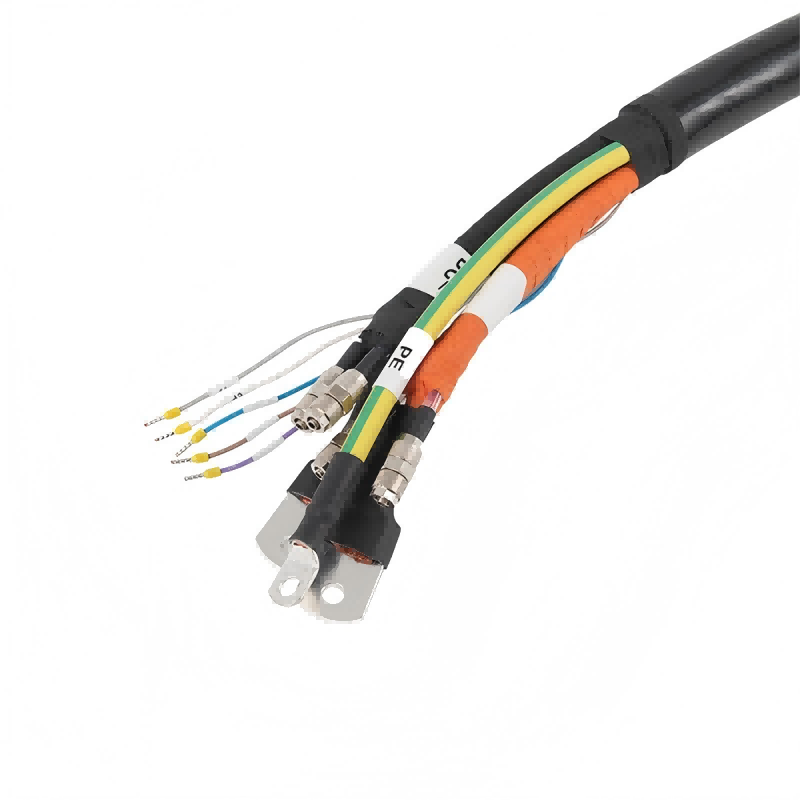

Cable end detail of Workersbee liquid-cooled CCS2 DC connector assembly showing power and signal leads

Conector CCS2 refrigerado a líquido da Workersbee para carregamento de veículos elétricos de alta potência.

Os conectores CCS2 refrigerados a líquido da Workersbee estão disponíveis em configurações de 300A, 400A e 500A para projetos de carregamento de veículos elétricos de alta potência.

  • item número :

    WB-IC-DC2.0- 300A, WB-IC-DC2.0- 400A, WB-IC-DC2.0- 500A

  • Certificação :

    TUV / CE

  • Corrente nominal :

    300A/400A/500A

  • Tipo de produto :

    Liquid-Cooled CCS2 DC Charging Connector

  • Padrão de interface :

    CCS2 / EN IEC 62196-3

  • Tensão nominal :

    Up to 1000V DC

  • Tipo de resfriamento :

    Liquid Cooling

  • Aplicações :

    Public DC fast charging stations, highway charging sites, fleet depots, and other high-power charging projects

  • Personalização :

    Cable length, current configuration, matched cable assembly, branding, and project-based integration support
Pergunte agora FICHA DE DADOS
Você pode estar interessado em

  • DESCRIÇÃO

  • FICHA DE DADOS

  • Destaques

  • Perguntas frequentes

Workersbee liquid-cooled CCS2 DC connector in EV charging application at a commercial charging site

Em aplicações de carregamento de alta potência, o desempenho do conector depende não apenas da capacidade de corrente, mas também do controle térmico, do manuseio do cabo e da estabilidade operacional sob uso repetido. A estrutura de resfriamento líquido ajuda esta série a suportar ambientes de carregamento exigentes com mais eficiência.



Esta série é adequada para infraestrutura pública de carregamento rápido, estações de carregamento em rodovias, garagens de frotas e outros projetos comerciais com uso frequente. Ela também oferece suporte à integração do lado do carregador com dados práticos de engenharia, como vazão do fluido refrigerante, capacidade do fluido refrigerante, desempenho da troca de calor e principais especificações elétricas e mecânicas.



Estão disponíveis opções baseadas em projetos para diferentes designs de carregadores, layouts de cabos e requisitos de marca. A documentação técnica do modelo selecionado pode ser fornecida mediante solicitação para análise do projeto e avaliação de engenharia.



Dimension drawing of Workersbee liquid-cooled CCS2 DC connector with side and front views



ABELHA OPERÁRIA Os conectores para veículos elétricos são fabricados com precisão e eficiência em linhas de produção totalmente automatizadas. Inspeções visuais de 360 ​​graus são realizadas em cada etapa da produção. A atenção aos detalhes nas linhas de produção garante que cada conector fabricado atenda aos mais altos padrões de qualidade e não apresente defeitos. O sistema de controle de qualidade foi projetado para assegurar o melhor produto final possível, garantindo aos clientes um produto seguro e confiável.



Production process of Workersbee liquid-cooled CCS2 DC connector including assembly and testing steps

Item

Cconteúdo

Corrente nominal

300A / 400A / 500A

Tensão nominal

Até 1000 V CC

Temperatura de operação

-35°C a +50°C

Classificação de proteção

IP55

Padrão de interface

CCS2 / EN IEC 62196-3

Material terminal

Liga de cobre, banhada a prata

Material de construção

Termoplástico

Material do cabo

TPU

Tipo de resfriamento

Refrigeração líquida

Taxa de fluxo do líquido refrigerante

1,5-3,0 L/min

Pressão do líquido de arrefecimento

3,5-8 bar

Capacidade do líquido refrigerante

Aproximadamente 2,5 litros para um cabo de 5 metros.

Consumo de energia do sistema de refrigeração líquida

<160W

Nível de ruído do sistema de refrigeração líquida

<60dB

Taxa de troca de calor

170 W a 300 A
255 W a 400 A
374 W a 500 A

Ciclos de acasalamento

Mais de 10.000

Certificação

Testado de acordo com EN IEC 62196-1, EN IEC 62196-3, IEC TS 62196-3-1 e EN 17186

Controle térmico para carregamento de alta corrente

A estrutura de refrigeração líquida foi projetada para suportar aplicações de carregamento de alta corrente com melhor controle de temperatura. Esta série abrange configurações de 300 A, 400 A e 500 A, com dados de troca de calor publicados para cada nível de corrente, auxiliando na avaliação do projeto.



Projetado para integração de sistemas de carregamento de alta potência

Esta série suporta sistemas de carregamento de até 1000 V CC e inclui dados práticos de engenharia, como taxa de fluxo do líquido refrigerante, capacidade do líquido refrigerante e especificações elétricas e mecânicas essenciais para a compatibilidade com o carregador.



Adequado para projetos de carregamento comercial de alta utilização.

O conector foi desenvolvido para estações públicas de carregamento rápido, pontos de carregamento em rodovias, garagens de frotas e outras aplicações comerciais de carregamento onde se espera que o equipamento de carregamento opere sob uso frequente.



Estrutura estável do produto para uso comercial repetido.

Com refrigeração líquida, proteção IP55 e mais de 10.000 ciclos de acoplamento, esta série foi projetada para ambientes de carregamento comercial que exigem conexões repetidas e operação externa.





Que tipo de corrente contínua posso planejar?
Esta alça foi projetada para suportar 500 A contínuos a até 1000 V CC com elevação de temperatura. < 50 °C quando o circuito de refrigeração atende às especificações. Solicite-nos as curvas térmicas adequadas à sua temperatura ambiente e ciclo de trabalho.
De qual circuito de refrigeração eu preciso?
Utilize um circuito de óleo de silicone dimensionado para um fluxo de 1,5 a 3,0 L/min a uma pressão de aproximadamente 3,5 a 8 bar na alavanca. Um cabo de 5 m normalmente comporta cerca de 2,5 L de líquido refrigerante; a potência típica por alavanca é de <160 W. Fornecemos notas de integração para bombas, permutadores de calor, mangueiras e conexões rápidas.
É adequado para locais públicos ao ar livre?
Sim, classificado para uso externo com vedação IP55 e faixa de operação de −35 °C a +50 °C. A acústica da alça é <60 dB (aproximadamente uma conversa normal), e a força de acasalamento é <100 N para uso diário fácil. O mecanismo foi testado em mais de 10.000 ciclos.
Será que funciona com meu carregador e padrões CCS2?
O projeto está em conformidade com os requisitos da norma IEC 62196-3 para acopladores CC de alta potência e suporta a detecção de temperatura em zonas críticas. É destinado a sistemas EVSE CCS2; diagramas de fiação e detalhes dos sinais dos sensores estão incluídos em nosso guia de integração. A documentação TÜV/CE está disponível mediante solicitação.
Que tipo de manutenção é necessária?？
Mantenha a face do acoplador limpa, inspecione as vedações e os componentes de travamento conforme o cronograma e verifique o nível do fluido refrigerante/filtros durante a manutenção de rotina. Evite jatos de alta pressão diretamente na face. Uma lista de verificação de manutenção e os intervalos de serviço são fornecidos no manual de serviço; a garantia é de 24 meses.
