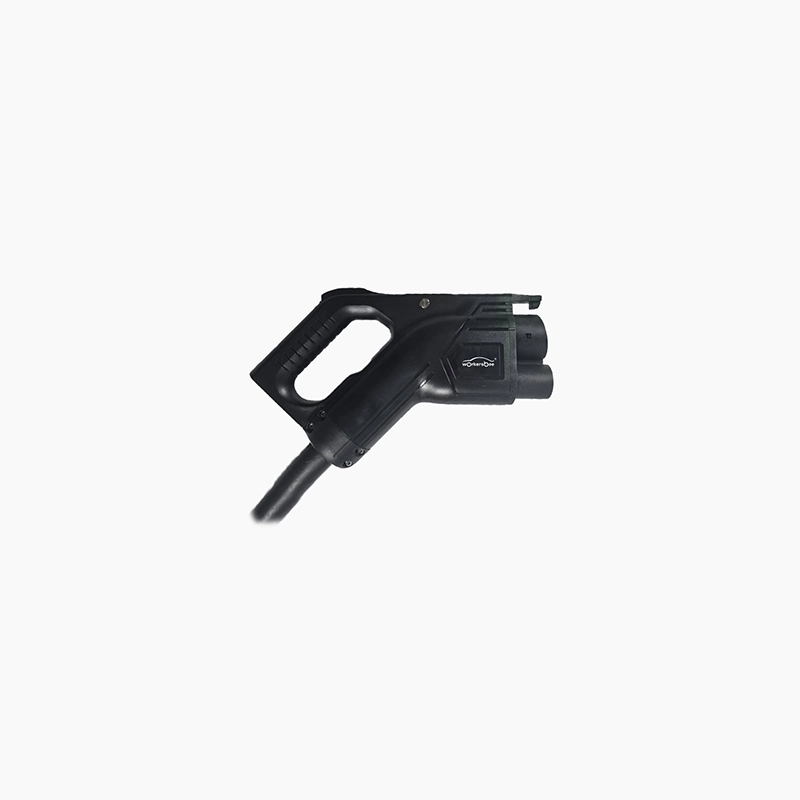

O conector de carregamento CC Workersbee CCS1 400A foi projetado para sistemas de carregamento CC que exigem um conector de alta corrente com resfriamento natural. Ele segue o padrão de interface SAE J1772 e é destinado a veículos elétricos que utilizam a interface de carregamento CCS1.

O conector tem classificação de 400 A e 1000 V CC. Os principais parâmetros incluem resistência de isolamento acima de 500 MΩ, tensão suportável de 3000 V, força de inserção e remoção inferior a 100 N e vida útil mecânica superior a 20.000 ciclos sem carga. A classificação de inflamabilidade é UL94 V-0.
Para ambientes de carregamento externos e comerciais, o conector possui classificação IP55 e suporta uma faixa de temperatura ambiente de operação de -40 °C a 50 °C. O produto também suporta monitoramento de temperatura, que deve ser ativado durante o uso, conforme a especificação.
A versão de 400A permite a personalização do comprimento do cabo, do comprimento de decapagem, do tipo de terminal e do tipo de sensor de acordo com o projeto. As opções de sensor disponíveis incluem PT1000 e NTC, dependendo dos requisitos de integração do carregador.

Classificação CC de 400A / 1000V
Projetado para sistemas de carregamento CCS1 com corrente nominal de 400A e tensão nominal de 1000V CC.
Estrutura de cabos com resfriamento natural
Adequado para projetos de carregadores que utilizam uma arquitetura de conector de alta corrente com resfriamento natural.
Suporte para monitoramento de temperatura
A detecção de temperatura deve estar ativada durante o funcionamento, e as opções PT1000 ou NTC estão disponíveis para diferentes necessidades de integração do carregador.
Proteção externa
Com classificação IP55 para aplicações de carregamento que exigem proteção para instalação externa.
Desempenho mecânico e de materiais
A força de inserção e retirada é inferior a 100 N, a vida útil mecânica excede 20.000 ciclos sem carga e a classificação de inflamabilidade do material é UL94 V-0.
Personalização baseada em projeto
Permite a personalização do comprimento do cabo, comprimento de decapagem, tipo de terminal e tipo de sensor.
Este conector é adequado para aplicações de carregamento CCS1 na América do Norte?
Sim. Ele foi projetado para aplicações de carregamento CC-CC 1 na América do Norte. A compatibilidade final deve ser confirmada com a configuração do carregador e a autonomia do veículo alvo.
CCS1 é o mesmo que J1772?
O conector J1772 é usado principalmente para carregamento CA, enquanto o CCS1 é usado para carregamento rápido CC.
Um conector CCS1 de 400A sempre requer refrigeração líquida?
Não. Este produto utiliza uma estrutura de cabo com resfriamento natural. Os requisitos de resfriamento dependem do projeto do carregador e das condições de operação.
Por que o monitoramento da temperatura é importante?
Isso ajuda a controlar o calor nos pontos de contato de alta corrente durante o carregamento CC e auxilia no gerenciamento térmico.
O que pode ser personalizado para este conector?
O comprimento do cabo, o comprimento de decapagem, o tipo de terminal e o tipo de sensor podem ser personalizados.
O que os compradores devem confirmar antes da implementação?
Os compradores devem confirmar a compatibilidade da entrada de ar do veículo, as especificações elétricas do carregador, a estratégia térmica, o processo de certificação e as condições de operação.
