Workersbee G4.0 GB/T liquid-cooled DC charging connector cable for high-power DC fast charging systems

Cabo conector de carregamento CC refrigerado a líquido Workersbee G4.0 GB/T

Cabo conector de carregamento de 1000 V CC com refrigeração líquida GB/T, disponível nas versões de 400 A e 600 A, projetado para sistemas de carregamento rápido CC de alta potência que exigem controle do aumento de temperatura e operação estável em ambientes de carregamento exigentes.

  • item número :

    WB-GC-DC4.0

  • Certificação :

    CQC, CE, and temperature-rise test documents available

  • Corrente nominal :

    400A / 600A

  • Tipo de produto :

    GB/T liquid-cooled DC charging Connector cable

  • Padrão de interface :

    GB/T 20234

  • Tensão nominal :

    1000V DC

  • Tipo de resfriamento :

    Liquid cooling

  • Aplicações :

    High-power GB/T DC fast charging systems

  • Personalização :

    Cable length, color, marking, wiring, and cooling configuration
Pergunte agora
Você pode estar interessado em

  • DESCRIÇÃO

  • FICHA DE DADOS

  • Destaques

  • Perguntas frequentes



O cabo conector de carregamento CC refrigerado a líquido Workersbee G4.0 GB/T foi desenvolvido de acordo com os requisitos da norma GB/T 20234 e possui certificações CQC, CE e relatórios de testes relevantes para avaliação de projetos. Com classificação de 1000 V CC e disponível nas versões de 400 A e 600 A, ele foi projetado para sistemas de carregamento rápido CC de alta potência GB/T, onde documentos de certificação, controle de temperatura e confiabilidade de integração são fatores essenciais na aquisição.

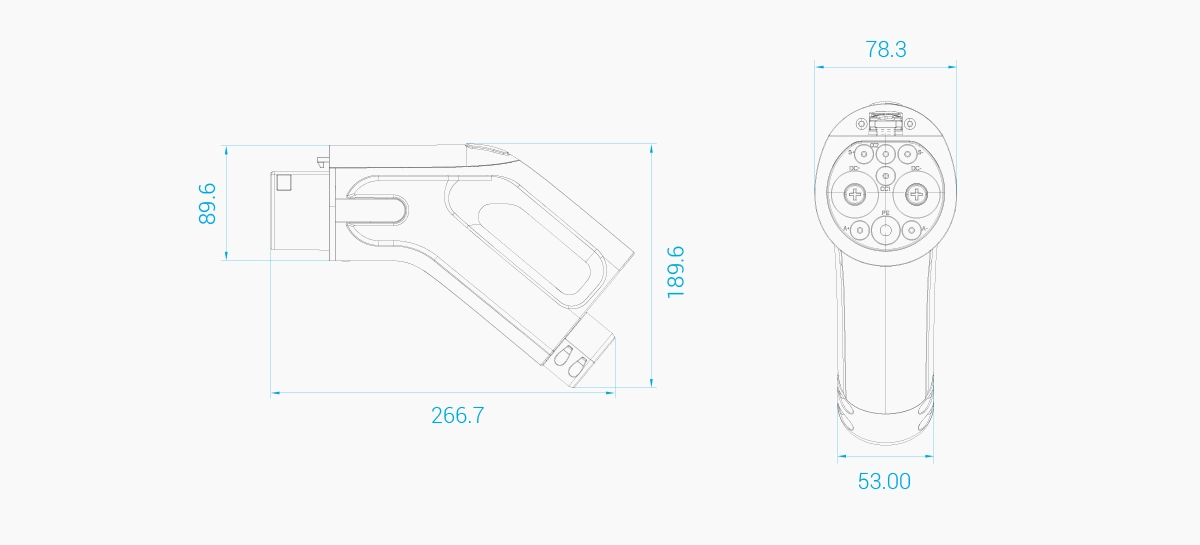

Workersbee G4.0 GB/T Liquid-Cooled DC Charging Cable Dimensions



O cabo suporta refrigeração com água-glicol ou óleo de silicone, com uma vazão típica de fluido refrigerante de 1,5 a 3 L/min e pressão de aproximadamente 3,5 a 8 bar. A versão de 400 A utiliza um cabo de TPU de 26,5 mm, enquanto a versão de 600 A utiliza um cabo de TPU de 30,0 mm, permitindo que os fabricantes de carregadores selecionem a configuração adequada com base na demanda de corrente, no manuseio do cabo e nos requisitos de instalação.





Com proteção IP55, classificação de resistência à chama UL94 V-0, rigidez dielétrica de 3500 VCA, resistência de isolamento acima de 500 MΩ e mais de 10.000 ciclos de acoplamento, este cabo de carregamento refrigerado a líquido GB/T é adequado para estações públicas de carregamento rápido, garagens de frotas, carregamento de ônibus elétricos, veículos de logística e outras aplicações de carregamento CC de uso intenso, onde o controle térmico e a confiabilidade operacional diária são importantes.



ev plug factory

Categoria

Item

Especificação

Informações do produto

Modelo

WB-GC-DC4.0

Padrão

GB/T 20234; testado com referência a GB/T 20234.1-2015

Documentos

Documentos de teste CQC, CE e de elevação de temperatura disponíveis mediante solicitação.

Classificações elétricas

Tensão nominal

1000V CC

Corrente nominal

400A / 600A

Rigidez dielétrica

3500V CA

Corrente de fuga

<5mA

Resistência de isolamento

>500MΩ

Aumento da temperatura

Aumento da temperatura terminal ≤50K sob condições de teste definidas.

Opções de cabo

Cabo de 400A

2×16 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

Cabo 400A OD

26,5 mm

Cabo de 600A

4×25 + 1×6 + 2×2,5 + 2×0,75(P2) + 3×0,5(P2) + 5×0,5

Cabo 600A OD

30,0 mm

Revestimento do cabo

TPU

Sistema de refrigeração

Método de resfriamento

Refrigeração líquida

Meio de resfriamento

Água-glicol / óleo de silicone

Capacidade do líquido refrigerante

Aproximadamente 2,5 litros para um cabo de 5 metros.

Pressão do líquido de arrefecimento

Aproximadamente 3,5–8 bar

Taxa de fluxo do líquido refrigerante

1,5–3 L/min

Consumo de energia do sistema

<160W

Ruído do sistema

<60dB

Mecânica e Ambiental

Classificação de proteção

IP55

Classificação de chama

UL94 V-0

Ciclos de acasalamento

>10.000 ciclos

Força de inserção/retirada

<140N

Temperatura de operação

-30°C a +50°C

Altitude operacional

<4000m

Cor da carcaça

Branco / Preto

Documentos de Certificação para Revisão do Projeto

Documentos de testes CQC, CE e de elevação de temperatura estão disponíveis para auxiliar na avaliação técnica, qualificação de fornecedores e revisão de aquisições de projetos.



Opções de alta corrente de 400 A / 600 A

Disponível nas versões de 400A e 600A com tensão nominal de 1000V CC, adequado para sistemas de carregamento rápido CC de alta potência GB/T.



Resfriamento líquido para aumento controlado de temperatura

Suporta refrigeração com água-glicol ou óleo de silicone para ajudar a controlar o calor durante operações de carregamento de alta corrente.



Configurações de cabos para diferentes cargas de carregamento

A versão de 400A utiliza um cabo TPU de 26,5 mm, enquanto a versão de 600A utiliza um cabo TPU de 30,0 mm, permitindo a seleção com base na demanda de corrente, roteamento do cabo e requisitos de manuseio.



Testado em condições ambientais extremas.

Testado em DC500A e DC600A sob condições de temperatura ambiente de 40°C e 50°C, com a elevação da temperatura terminal avaliada em relação aos requisitos de ≤50K.



Projetado para uso diário com carregamento rápido em corrente contínua.

Projetado com proteção IP55, classificação de inflamabilidade UL94 V-0, rigidez dielétrica de 3500 VCA, resistência de isolamento acima de 500 MΩ e mais de 10.000 ciclos de acoplamento.




Quais certificações estão disponíveis para este cabo de carregamento CC com refrigeração líquida GB/T?
Os documentos de certificação CQC, CE e de testes de elevação de temperatura estão disponíveis para análise do projeto. Antes da confirmação do pedido, recomendamos verificar o mercado em que o projeto se enquadra, a corrente nominal, a configuração dos cabos e o escopo da documentação aplicável para garantir que os documentos atendam aos requisitos do seu projeto.
Como devo escolher entre as versões de 400A e 600A?
A versão de 400 A é adequada para sistemas de carregamento rápido CC GB/T, onde é necessário equilibrar alta corrente de saída, manuseio de cabos e flexibilidade de instalação. A versão de 600 A foi projetada para projetos com maior demanda de corrente e requisitos de refrigeração mais robustos. A seleção final deve ser baseada na potência de saída do carregador, comprimento do cabo, duração do carregamento, capacidade do sistema de refrigeração e condições operacionais do local.
Qual sistema de refrigeração é necessário para este cabo de carregamento CC GB/T com refrigeração líquida?
O cabo suporta refrigeração com água-glicol ou óleo de silicone. A vazão típica do fluido refrigerante varia de 1,5 a 3 L/min, com pressão de aproximadamente 3,5 a 8 bar. O sistema de refrigeração deve ser dimensionado de acordo com a corrente nominal selecionada, o comprimento do cabo, o projeto do gabinete, a carga de carregamento e a temperatura ambiente.



Este cabo de carregamento GB/T com refrigeração líquida foi testado quanto ao aumento de temperatura?
Sim. O cabo foi testado com corrente contínua de 500 A e 600 A em condições de temperatura ambiente de 40 °C e 50 °C. O requisito do teste era uma elevação de temperatura nos terminais ≤ 50 K, e o resultado foi satisfatório sob as condições de teste definidas.




Qual a diferença entre um cabo de carregamento CC GB/T com refrigeração líquida e um com refrigeração natural?
Um cabo de carregamento CC GB/T com resfriamento natural depende principalmente da bitola do condutor, da estrutura do conector e da dissipação de ar para gerenciar o calor. Um cabo com resfriamento líquido utiliza um fluido refrigerante circulante para auxiliar na remoção do calor durante o carregamento de alta corrente. Ele é mais adequado para saídas de corrente mais altas, sessões de carregamento mais longas e aplicações de carregamento rápido CC de uso frequente.
Que informações devem ser confirmadas antes de fazer o pedido ou a integração?
Por favor, confirme a corrente nominal necessária, o comprimento do cabo, o fluido refrigerante, a vazão do fluido refrigerante, a pressão do fluido refrigerante, a tensão e a faixa de corrente de saída do carregador, o ambiente de instalação, os requisitos de certificação, a cor do conector e quaisquer requisitos específicos de marcação ou fiação do projeto. Esses detalhes ajudam a compatibilizar o cabo com o sistema de carregamento e a reduzir os riscos de integração.
