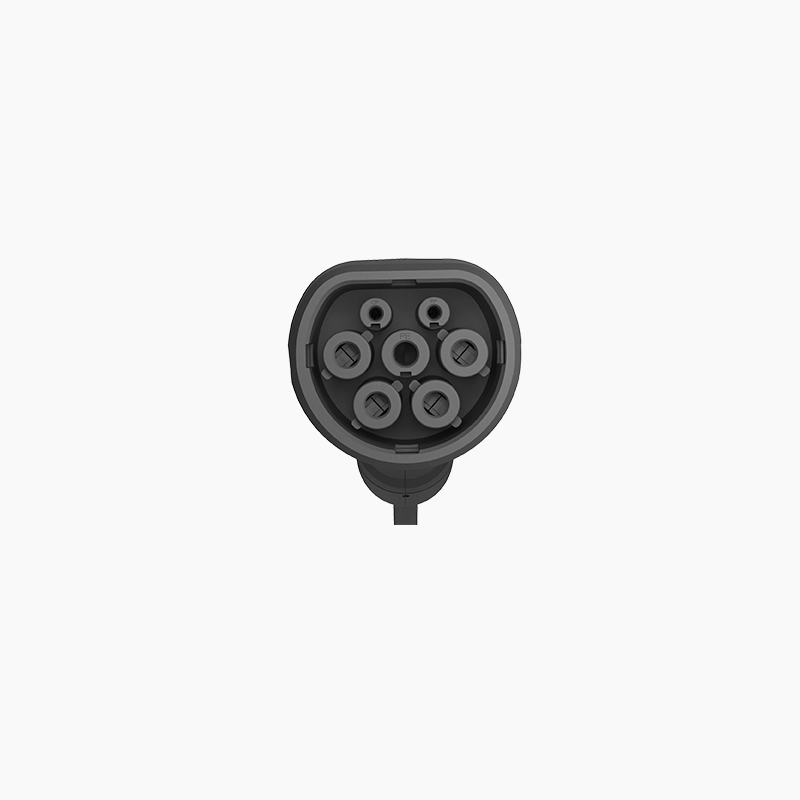

Front view of Workersbee Type 2 AC EV connector with shutter interface design

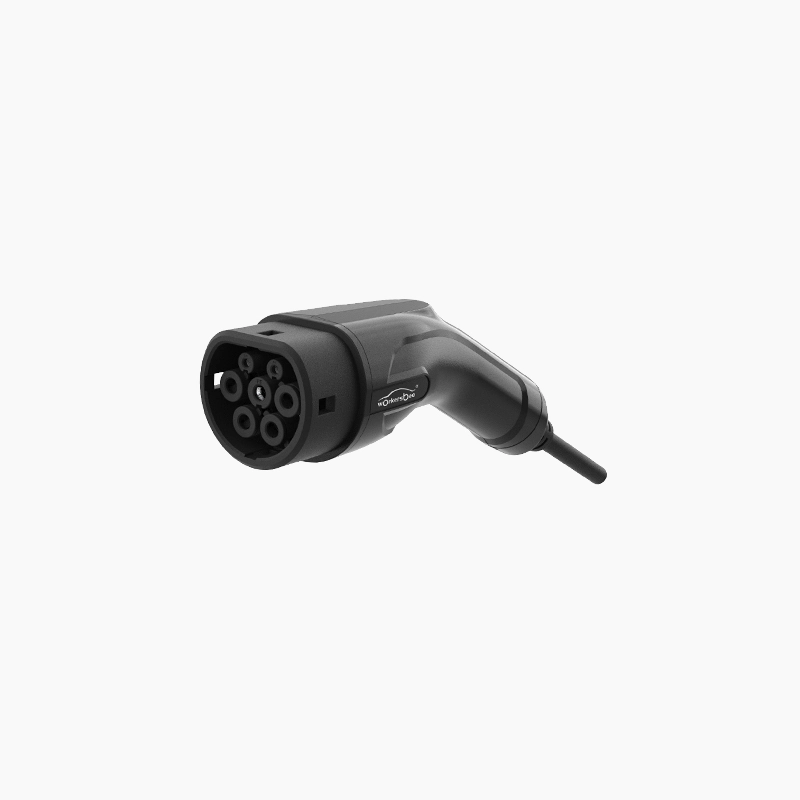

Workersbee Type 2 EV connector with shutter for IEC 62196 AC charging cable assembly

Conector Workersbee Tipo 2 para veículos elétricos com obturador para carregamento CA

O conector Workersbee Tipo 2 para veículos elétricos com obturador foi projetado para montagem de cabos de carregamento CA Tipo 2 IEC 62196, suportando opções de corrente de 16 A, 20 A e 32 A com configurações monofásicas e trifásicas. Sua estrutura com obturador, carcaça ergonômica, proteção IP55 e opções de cabos personalizáveis ​​garantem uma integração confiável do conector de carregamento CA.

  • item número :

    WB-IC-AC2.0-16AS,WB-IC-AC2.0-16AT,WB-IC-AC2.0-32AS,WB-IC-AC2.0-32AT

  • Certificação :

    AK

  • Corrente nominal :

    16A / 20A / 32A

  • Tipo de produto :

    Type 2 AC EV connector with shutter

  • Padrão de interface :

    IEC 62196 Type 2

  • Tensão nominal :

    250V AC / 480V AC

  • Aplicações :

    Type 2 AC charging cable assembly

  • Personalização :

    Cable length and terminal lug support
Pergunte agora FICHA DE DADOS
Você pode estar interessado em

  • DESCRIÇÃO

  • FICHA DE DADOS

  • Destaques

  • Perguntas frequentes

O conector Workersbee Tipo 2 para veículos elétricos com obturador foi projetado para montagem de cabos de carregamento CA para veículos elétricos, projetos de equipamentos de carregamento e aplicações de conexão de carregamento Tipo 2 que exigem compatibilidade com a norma IEC 62196. A série WB-IC-AC3.0 suporta opções de corrente de 16 A, 20 A e 32 A, com configurações monofásicas e trifásicas para diferentes requisitos de carregamento CA.

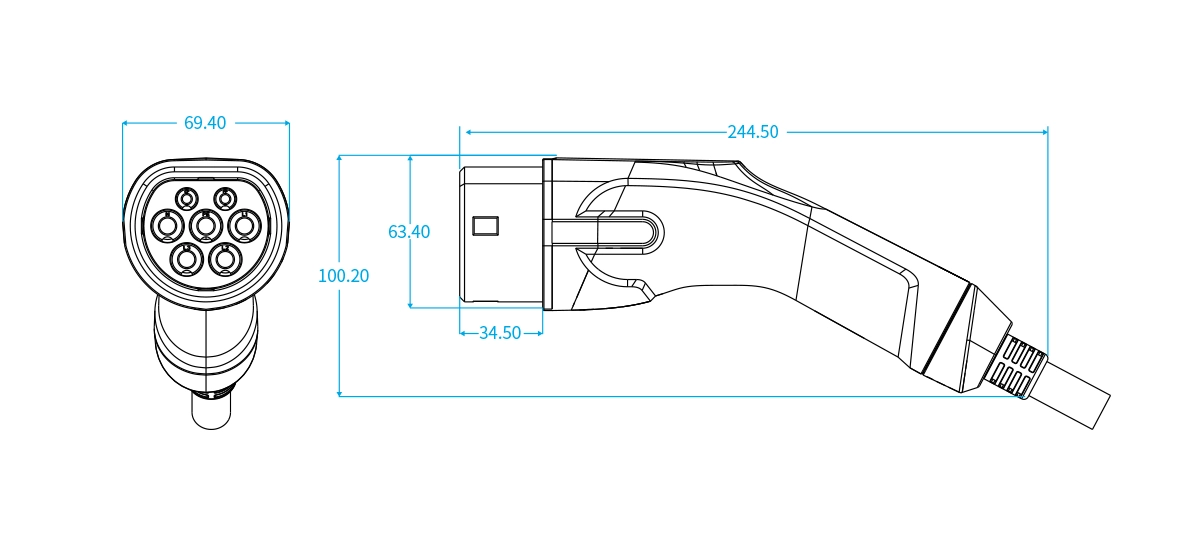

Dimension drawing of Workersbee Type 2 EV connector with shutter for AC charging cable design



Para clientes B2B, a proteção da interface, o conforto no manuseio, o desempenho da vedação e a durabilidade a longo prazo são fatores essenciais na seleção. Este conector Tipo 2 utiliza uma estrutura com obturador, design de isolamento totalmente fechado, geometria ergonômica da carcaça e uma interface de cabo com múltiplas vedações para garantir uma operação estável durante a conexão e desconexão do carregamento. O conector também oferece proteção IP55, classificação de retardamento de chama UL94 V-0 e mais de 10.000 ciclos de acoplamento sem carga para uso repetido em carregamento CA.



A Workersbee oferece suporte ao fornecimento de conectores Tipo 2 para projetos OEM/ODM, montagem de cabos de carregamento CA, integração de conectores EVSE e aquisição sob encomenda. O comprimento do cabo, o comprimento de decapagem e o tipo de terminal podem ser personalizados de acordo com os requisitos do projeto. Documentos técnicos e certificados AK estão disponíveis mediante solicitação para auxiliar na avaliação do produto, aprovação de amostras e análise de compras.

ev plug factory

Item

Especificação

Nome do produto

Conector Workersbee Tipo 2 para Veículos Elétricos com Obturador

Tipo de conector

Conector CA tipo 2 para veículos elétricos com obturador

Padrão de interface

IEC 62196 Tipo 2

Corrente nominal

16A / 20A / 32A

Tensão nominal

250 V CA / 480 V CA

Configuração de Fase

Monofásico / Trifásico

Tensão de resistência

2000V

Resistência de isolamento

＞5MΩ

Aumento da temperatura

＜50 mil

Força de encaixe/desconexão

＜100N

Vida Mecânica

＞10.000 ciclos de acasalamento sem carga

Classificação de proteção

IP55

Classificação de retardante de chamas

UL94 V-0

Cabo OD

10,2 mm / 13,0 mm / 16,3 mm

Raio de curvatura do cabo

＞6D

Temperatura de operação

-30°C a +50°C

Umidade de operação

≤95% UR, sem condensação

Temperatura de armazenamento

-40°C a +50°C

Altitude

＜2000m

Certificação

Documento de certificação AK disponível mediante solicitação.

Personalização

Comprimento do cabo, comprimento de decapagem e tipo de terminal.

Conector tipo 2 com design de obturador
A estrutura do obturador oferece proteção à interface no lado do conector durante a operação do cabo de carregamento CA.



Opções de corrente de 16A, 20A e 32A
A Workersbee oferece versões de 16A, 20A e 32A para atender a diferentes requisitos de montagem de cabos de carregamento CA e equipamentos de carregamento.



Configurações monofásicas e trifásicas
A série WB-IC-AC3.0 suporta configurações de carregamento CA monofásico e trifásico, ajudando os clientes a atender aos requisitos regionais de carregamento e às especificações do projeto.



Estrutura com múltiplas vedações e proteção IP55.
O conector utiliza uma estrutura de vedação múltipla na interface do cabo para oferecer proteção IP55 e reduzir o risco de entrada de água durante o carregamento CA em ambientes externos.



Confiabilidade mecânica e ambiental
O conector suporta aplicações exigentes de carregamento CA, com validação que abrange desempenho de travamento, força de inserção e remoção, aumento de temperatura, durabilidade de acoplamento, proteção IP, queda de temperatura baixa, oscilação do cabo, carga mecânica, névoa salina e operação em altas e baixas temperaturas.



Suporte para montagem de cabos personalizados
O comprimento do cabo, o comprimento de decapagem e o tipo de terminal podem ser personalizados de acordo com os requisitos de montagem do cabo de carregamento e de instalação do projeto.



Para que serve o conector Workersbee Tipo 2 EV com obturador?
O conector Workersbee Tipo 2 para veículos elétricos com obturador é utilizado em montagens de cabos de carregamento CA Tipo 2 para veículos elétricos e em aplicações de conexão de carregamento. Ele é compatível com projetos de carregamento CA Tipo 2 da norma IEC 62196 que exigem um conector com proteção por obturador.
Quais as classificações de corrente disponíveis para este conector Tipo 2?
Este conector está disponível nas versões de 16A, 20A e 32A. Os clientes podem selecionar o modelo adequado de acordo com a potência de carregamento CA, a especificação do cabo, a configuração de fase e os requisitos do projeto.
Este conector Tipo 2 suporta carregamento monofásico e trifásico?
Sim. A série WB-IC-AC3.0 suporta configurações monofásicas e trifásicas. A seleção do modelo deve ser feita de acordo com a corrente nominal necessária, as especificações do cabo e o projeto do equipamento de carregamento.
Qual a vantagem do design do obturador?
A estrutura do obturador oferece proteção à interface no lado do conector durante a operação do cabo de carregamento CA. É adequada para projetos de carregamento CA Tipo 2 que exigem proteção adicional na interface do conector.
É possível personalizar o comprimento do cabo e o tipo de terminal?
Sim. A Workersbee oferece suporte à personalização do comprimento do cabo, do comprimento de decapagem e dos terminais de acordo com os requisitos de montagem do cabo de carregamento CA e de instalação do projeto.
Que tipo de certificação está disponível para este produto?
A Workersbee oferece suporte à documentação de certificação AK para esta série de conectores Tipo 2. Documentos técnicos relacionados podem ser fornecidos para avaliação do cliente, aprovação de amostras e revisão de compras.
