Espessura da camada de prata nos contatos de carregamento de veículos elétricos: quanto é suficiente?

Para muitos conectores elétricos, o revestimento de prata se enquadra em uma categoria. Faixa de referência de 4 a 10 μmEsse é um ponto de partida útil, mas não é uma especificação universal para contatos de carregamento de veículos elétricos.

Uma camada de prata de 5 μm pode ser adequada para um contato e insuficiente para outro. O resultado depende de onde a espessura é medida, da força de contato aplicada, da frequência de acoplamento do conector e dos níveis de vibração, temperatura e contaminação aos quais ele será submetido.

A corrente elétrica é importante porque a resistência de contato gera calor. No entanto, ela não se traduz diretamente em um número necessário de mícrons. O revestimento precisa funcionar em conjunto com a estrutura de contato durante toda a vida útil esperada.

O que significa realmente o número da espessura?

Um desenho que indica apenas "banhado a prata, 5 μm" deixa várias perguntas sem resposta.

A espessura de 5 μm é a meta de produção, a média em toda a peça ou o mínimo permitido na superfície de acoplamento? Refere-se apenas à camada de prata ou à prata mais uma camada inferior?

Essas distinções são importantes:

Espessura nominal é o alvo utilizado para controlar o processo de revestimento.

Espessura média é calculado a partir de medições selecionadas e pode ocultar áreas localizadas com menor espessura.

espessura local mínima é o menor valor aceitável em um ponto de medição específico.

Espessura total do revestimento Pode incluir cobre, níquel ou outra camada subjacente sob a prata.

Para garantir a confiabilidade do contato, a espessura mínima local de prata na zona de acoplamento geralmente é o valor mais útil.

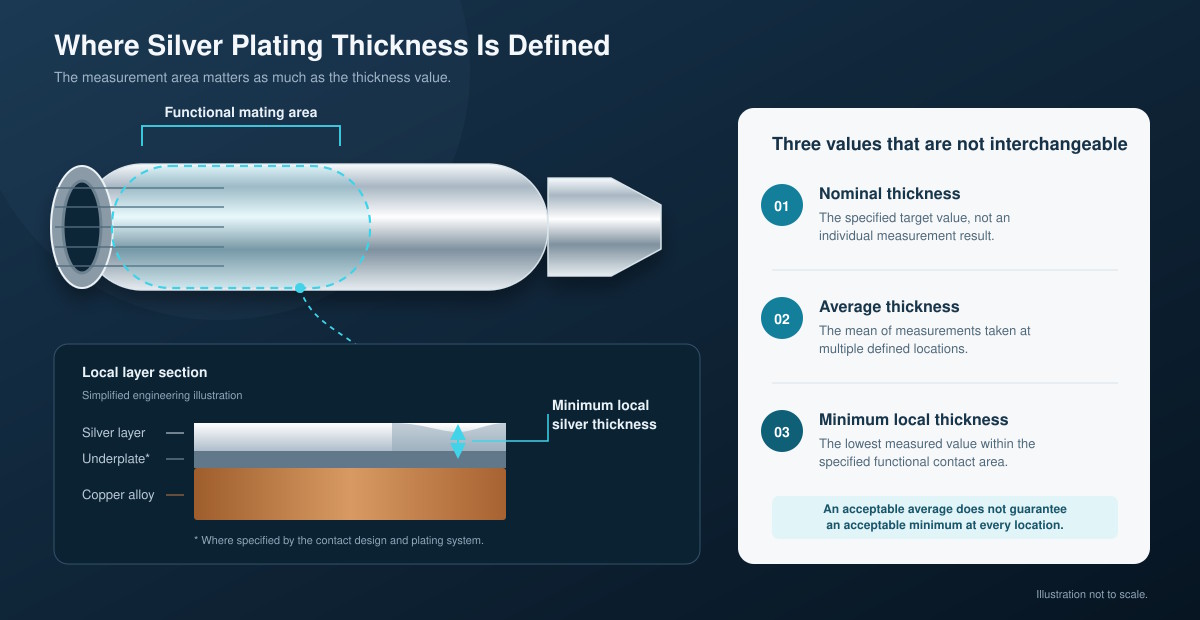

A galvanoplastia não deposita metal na mesma proporção em todas as superfícies. Bordas, áreas expostas, reentrâncias, furos e ranhuras podem receber quantidades diferentes de metal. Uma peça pode atender a um requisito médio, mesmo que a zona de contato real permaneça abaixo do mínimo pretendido.

A estrutura das camadas também é importante. Dois contatos podem ter 6 μm de prata, mas usar substratos ou camadas inferiores diferentes. Sua adesão, desgaste e desempenho ambiental podem não ser os mesmos.

Uma especificação adequada precisa, portanto, indicar a estrutura do revestimento, a área funcional, a espessura mínima local e o local de medição.

O que acontece se a prata for muito fina ou muito grossa?

A espessura da camada de prata proporciona principalmente cobertura e tolerância ao desgaste. Uma camada muito fina reduz a margem de confiabilidade. Adicionar mais prata pode melhorar a durabilidade, mas apenas até o ponto em que outros componentes do projeto de contato se tornem fatores limitantes.

Quando a prata é muito fina

Uma camada fina ainda pode passar na inspeção inicial de resistência de contato. A fragilidade pode aparecer somente após o conector ter sido acoplado repetidamente ou exposto a vibração e ciclos de temperatura.

O acoplamento produz deslizamento e deslocamento de material nos pontos de contato. Mesmo quando o conector permanece encaixado, a vibração e a expansão térmica podem criar movimentos microscópicos entre as superfícies de acoplamento. Com o tempo, esse movimento pode desgastar a camada de prata e expor a camada inferior ou o substrato.

À medida que a camada de revestimento se torna mais fina, áreas localizadas com poros e espessura reduzida tornam-se mais importantes. Uma vez que o material subjacente é exposto, a umidade ou contaminantes podem contribuir para a formação de produtos de corrosão próximos à interface elétrica.

O risco prático não é necessariamente a baixa condutividade no primeiro dia. É a perda de um desempenho elétrico estável antes que o conector atinja sua vida útil esperada.

Quando a prata é mais espessa

Uma espessura adicional pode retardar o desgaste e proporcionar maior margem de segurança contra variações locais. Isso costuma ser útil quando o contato precisa suportar acoplamentos frequentes ou condições mecânicas exigentes.

O benefício não é ilimitado.

Uma camada mais espessa aumenta o custo do metal precioso e do processamento. Também pode afetar as dimensões de contato, as folgas e o encaixe. Geometrias complexas tornam-se mais difíceis de revestir uniformemente.

Mais prata também não corrige a má distribuição da força de contato, a geometria instável, a micromovimentação severa ou um tipo de revestimento inadequado. Uma vez que um desses fatores controla o mecanismo de falha, aumentar ainda mais a espessura pode oferecer pouco benefício adicional.

Por que o mesmo tamanho de partícula de 6 μm pode produzir resultados diferentes?

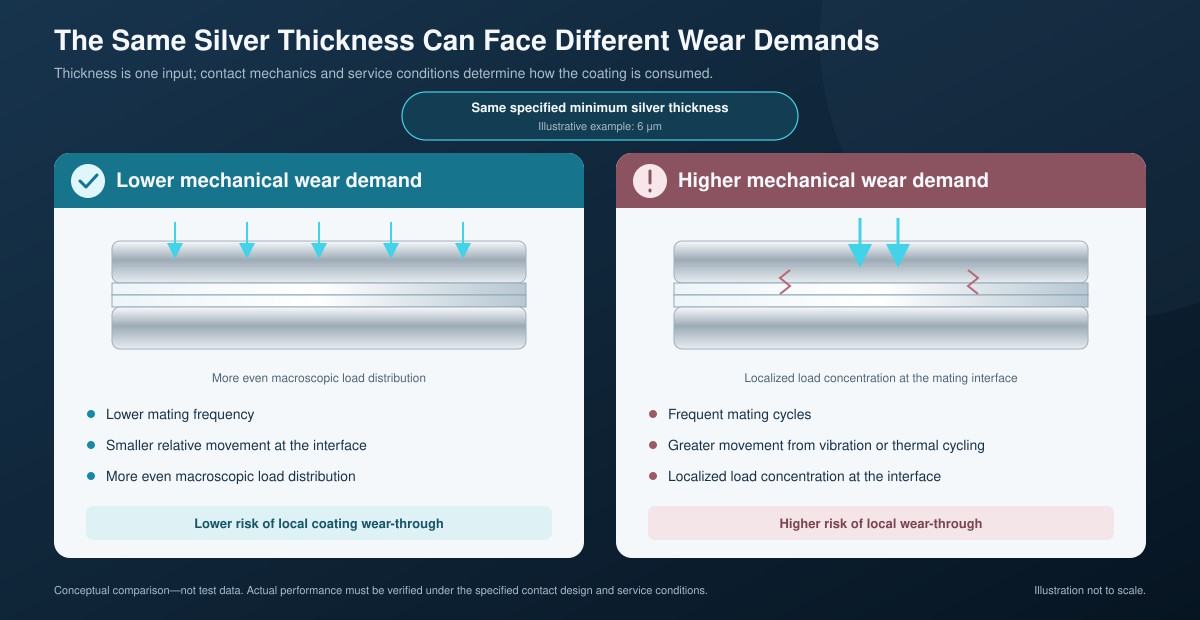

Considere dois contatos que especificam uma espessura mínima de prata de 6 μm.

O primeiro contato apresenta força normal estável, ação de limpeza controlada, ciclos de acoplamento limitados e um ambiente operacional relativamente limpo.

O segundo componente é acoplado frequentemente e exposto à vibração do veículo, ciclos de temperatura e contaminação por enxofre. Sua geometria também concentra a força em uma área menor.

O segundo contato apresenta menor margem de confiabilidade, apesar de ter a mesma espessura de prata. Melhorá-lo pode exigir uma camada funcional mais espessa, prata mais dura, melhor distribuição de força, lubrificação controlada ou uma camada inferior diferente. Os testes podem demonstrar que alterar a geometria do contato é mais eficaz do que adicionar prata.

É por isso que a espessura não pode ser separada da interface mecânica.

O que determina a espessura necessária?

Seis fatores têm a maior influência no requisito final.

1. Força de contato e geometria

A força de contato determina como as superfícies em contato se tocam e por onde a corrente elétrica passa pela interface. Uma força maior pode ajudar a romper as películas superficiais e estabelecer pontos condutores estáveis, mas também pode aumentar o atrito e o desgaste.

A geometria controla a distribuição da força, a ação de limpeza, a área de contato e a localização da marca de desgaste. Um revestimento que funciona em uma interface ampla e uniformemente carregada pode ter um desempenho diferente em um ponto de contato pequeno e altamente carregado.

2. Ciclos de acasalamento

Cada conexão e desconexão consome parte da vida útil do revestimento. Contatos destinados ao uso frequente necessitam de uma margem de desgaste maior do que contatos que devem permanecer acoplados por longos períodos.

Os requisitos do ciclo de acoplamento devem ser definidos antes da espessura final do revestimento.

3. Vibração e Micromovimento

Um conector totalmente encaixado não é necessariamente uma interface estática. A vibração do veículo e a expansão térmica podem criar movimentos relativos muito pequenos entre os contatos.

Esse desgaste por atrito pode danificar gradualmente a camada de prata e aumentar a resistência de contato, mesmo quando o conector é desconectado raramente.

4. Temperatura e Ambiente

A temperatura de operação afeta os materiais de contato, a relaxação da força, a difusão e o comportamento do lubrificante. Umidade, sal, poeira e gases contendo enxofre também podem alterar as condições da superfície.

Um contato utilizado em um ambiente interno protegido não está sujeito às mesmas exigências de revestimento que um contato exposto a condições de carregamento externo ou contaminação industrial.

5. Tipo de prata e condição da superfície

A prata fina, a prata endurecida e as ligas de prata não possuem condutividade, dureza, fricção ou comportamento de desgaste idênticos.

Um depósito mais duro pode melhorar a resistência ao desgaste, mas a espessura por si só não explica essa vantagem. A rugosidade da superfície e a lubrificação também podem influenciar a força de inserção, a transferência de material e a vida útil do revestimento.

6. Variação de Produção e Vida Útil Alvo

Uma especificação deve levar em consideração a variação normal do processo, ao mesmo tempo que protege a área de contato funcional.

Se a meta de produção estiver muito próxima da espessura mínima aceitável, áreas localizadas podem ficar abaixo do requisito, mesmo quando a média do lote parecer aceitável.

A espessura também deve corresponder à vida útil prevista. Um contato projetado para acoplamento limitado e condições controladas pode não precisar da mesma margem que um projetado para suportar anos de uso frequente e vibração.

Os contatos CA e CC precisam de espessuras diferentes?

A corrente alternada (AC) e a corrente contínua (DC), por si só, não determinam a espessura da prata.

Os contatos de carregamento rápido em corrente contínua (CC) geralmente suportam correntes mais altas e operam sob condições térmicas mais exigentes. Podem utilizar condutores maiores, geometria de contato diferente, sensores de temperatura ou refrigeração líquida. Essas diferenças de projeto podem resultar em diferentes requisitos de revestimento.

O tipo atual ainda não é o fator decisivo.

Um contato CA exposto a acoplamentos frequentes, alta vibração, força de contato fraca ou um ambiente agressivo pode necessitar de maior durabilidade do revestimento do que um contato CC operando em condições estáveis. Da mesma forma, um contato CC de alta corrente não exige automaticamente que a espessura aumente proporcionalmente à amperagem.

Uma comparação útil analisa:

Corrente contínua e ciclo de trabalho;

Aumento de temperatura permitido;

Força de contato e geometria;

Frequência de acasalamento;

Vibração;

Ambiente operacional;

Vida útil esperada.

A corrente elétrica define a necessidade térmica. O desgaste mecânico e a exposição ambiental determinam a durabilidade necessária do revestimento para mantê-lo.

Como a espessura deve ser especificada e verificada?

Um requisito prático de revestimento deve responder a cinco perguntas.

A espessura pode ser medida por métodos como fluorescência de raios X ou análise de seção transversal. O método selecionado deve levar em consideração a geometria da peça, a curvatura, o substrato e a localização das camadas individuais do revestimento.

O contato finalizado deve então ser avaliado em condições que reflitam o uso pretendido. As verificações mais relevantes geralmente incluem:

Resistência de contato inicial e após envelhecimento;

Aumento de temperatura com corrente nominal;

Força de inserção e de retirada;

Durabilidade do acasalamento;

Exposição à vibração ou ao atrito;

Envelhecimento ambiental quando necessário.

A medição da espessura confirma a quantidade de prata presente no ponto de teste. Ela não comprova que o conector manterá baixa resistência e temperatura aceitável durante toda a sua vida útil. Essa comprovação vem do teste de todo o sistema de contato antes e depois do envelhecimento.

Não existe uma espessura ideal universal.

A faixa de 4 a 10 μm fornece uma referência prática para muitas aplicações de conectores elétricos, mas não deve ser convertida em uma regra fixa para todos os contatos de carregamento de veículos elétricos.

Pouca prata reduz a cobertura e a margem de desgaste. Uma espessura maior pode aumentar a durabilidade, mas não substitui a força de contato correta, a geometria adequada, a seleção de materiais e o controle do processo.

A especificação mais útil define a espessura local mínima na zona de contato funcional, indica onde ela será medida e verifica o desempenho elétrico após o envelhecimento mecânico e ambiental.
