Fabricante de conectores CCS2 e Tipo 2 para veículos elétricos

Gama de produtos

Gama de conectores CCS2 e Tipo 2

Compare as opções de produtos para carregamento rápido DC, carregamento AC, integração veicular e instalação de EVSE.

CONECTORES CC

Conectores de carregamento CCS2

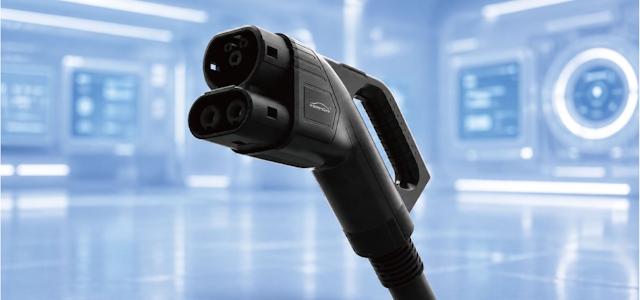

1. Conector CC Workersbee 400A CCS2 com resfriamento natural
2. Conector CCS2 refrigerado a líquido da Workersbee
Conectores e cabos CCS2 para equipamentos de carregamento rápido em corrente contínua.

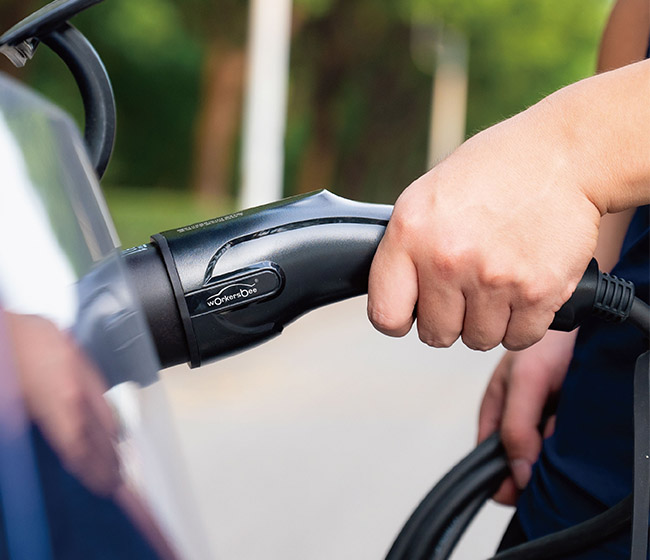

CONECTORES CA

Conectores de carregamento CA tipo 2
1. Carregamento de veículos elétricos Tipo 2, padrão europeu, tomada CA para veículos elétricos.
2. Conector Workersbee Tipo 2 para Veículos Elétricos com Obturador
Conectores e cabos tipo 2 para equipamentos de carregamento CA monofásicos e trifásicos.

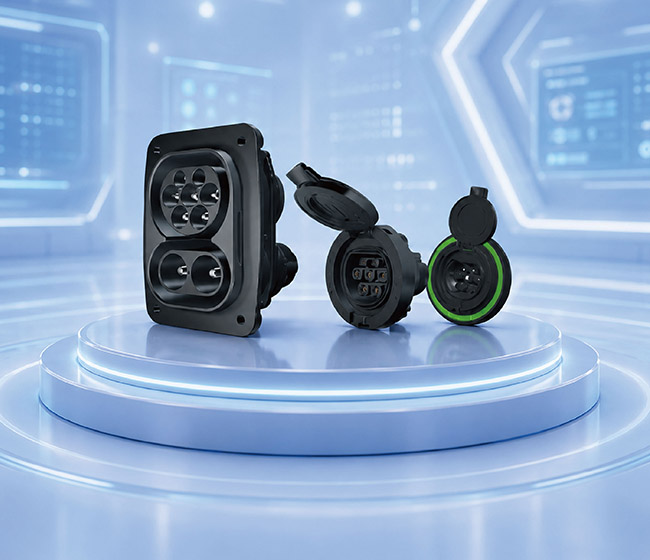

LADO DO VEÍCULO

Entradas de veículos CCS2
1. Tomadas CCS2 padrão europeu para carregamento de veículos elétricos, combo 2 CC e CA.
Conjuntos de entrada CCS2 para integração em veículos elétricos.
LADO EVSE

Tomadas de carregamento tipo 2
1. Tomada CA Workersbee Gen1.0 Tipo 2
2. Tomada CA Workersbee Gen2.0 Tipo 2
Tomadas de carregamento Tipo 2 no lado do EVSE para wallboxes e estações de carregamento CA.

SELEÇÃO DE PRODUTOS

Opções de conectores CCS2 para projetos de carregamento rápido

Compare as duas configurações em termos de corrente nominal, método de refrigeração, manuseio de cabos e requisitos de integração do carregador.

400A RESFRIADO NATURALMENTE VS 500A RESFRIADO LÍQUIDO

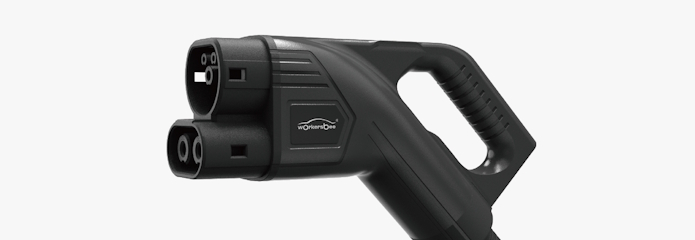

Para projetos de carregamento rápido de 400A CC que não utilizam um circuito de refrigeração líquida ativo.
1. Corrente nominal de 400A
2. Não é necessário circuito de refrigeração líquida.
3. Redução da complexidade de integração do sistema de refrigeração
Veja o conector CCS2 400A

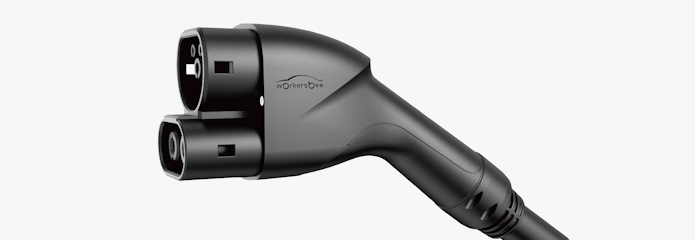

Para equipamentos de carregamento CC de alta corrente projetados com um sistema ativo de refrigeração líquida.
1. Corrente nominal de 500A
2. Conjunto de conector e cabo com refrigeração líquida
3. Unidade de refrigeração líquida opcional configurada de acordo com as necessidades do projeto.
Veja o conector CCS2 refrigerado a líquido

GUIA DE SELEÇÃO

Fatores de seleção de conectores por tipo de projeto

Utilize o tipo de projeto para identificar os detalhes elétricos, de refrigeração, mecânicos e de instalação necessários para a seleção do produto.

Tipo de projeto	Foco da seleção	Perguntas para confirmar	Informações a preparar
Equipamento de carregamento CCS2	Corrente nominal · Método de refrigeração · Dimensionamento e manuseio do cabo	Qual é a corrente nominal necessária e o carregador suporta refrigeração líquida?	Tensão · Perfil de corrente · Comprimento do cabo · Temperatura de operação · Configuração de refrigeração
Equipamento de carregamento CA tipo 2	Corrente nominal · Configuração de fases · Opção de obturador · Comprimento do cabo	Qual a configuração de corrente e fase necessária? É preciso um obturador?	Tensão · Corrente · Configuração de fases · Comprimento do cabo · Mercado-alvo
Integração da entrada de veículos CCS2	Classificação elétrica · Montagem · Fiação · Travamento	Quais interfaces de montagem, fiação e travamento devem ser compatíveis com o veículo?	Tensão e corrente · Desenho de instalação · Detalhes do chicote e da interface
Integração de tomada de carregamento tipo 2	Corrente e fase · Montagem · Travamento · Opção de indicador	Qual configuração de montagem, travamento e indicadores deve ser compatível com o EVSE?	Corrente e fase · Recorte do painel · Interfaces de fiação e controle

APLICAÇÕES

Onde são utilizados os conectores CCS2 e Tipo 2

Os produtos CCS2 e Tipo 2 suportam carregamento CC público e para frotas, carregamento CA comercial e integração de tomadas no lado do EVSE.

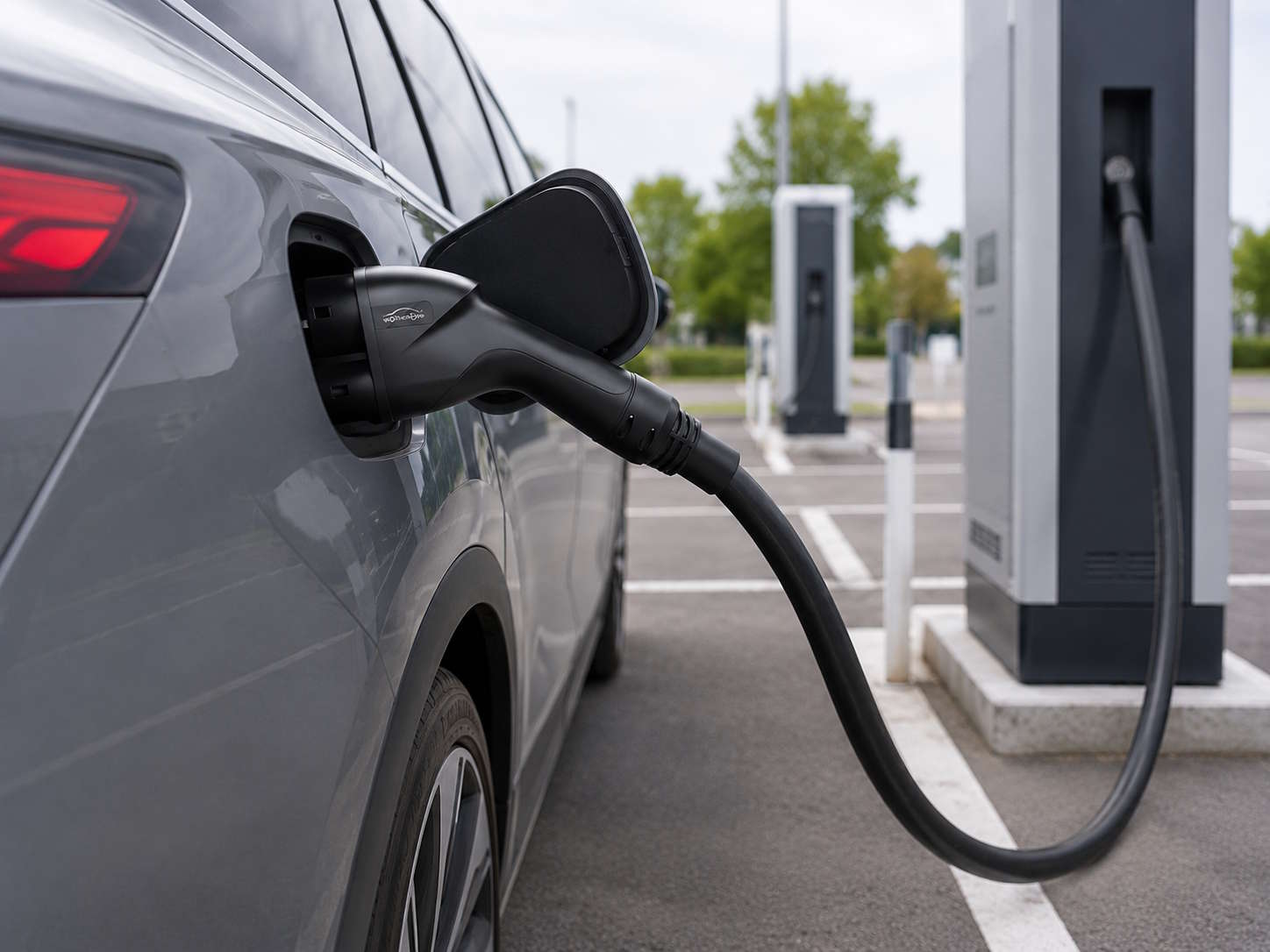

Carregamento rápido público DC

Opções de conectores CCS2 com resfriamento natural e resfriamento líquido para estações públicas de carregamento rápido, selecionadas de acordo com a corrente necessária e o projeto térmico do carregador.

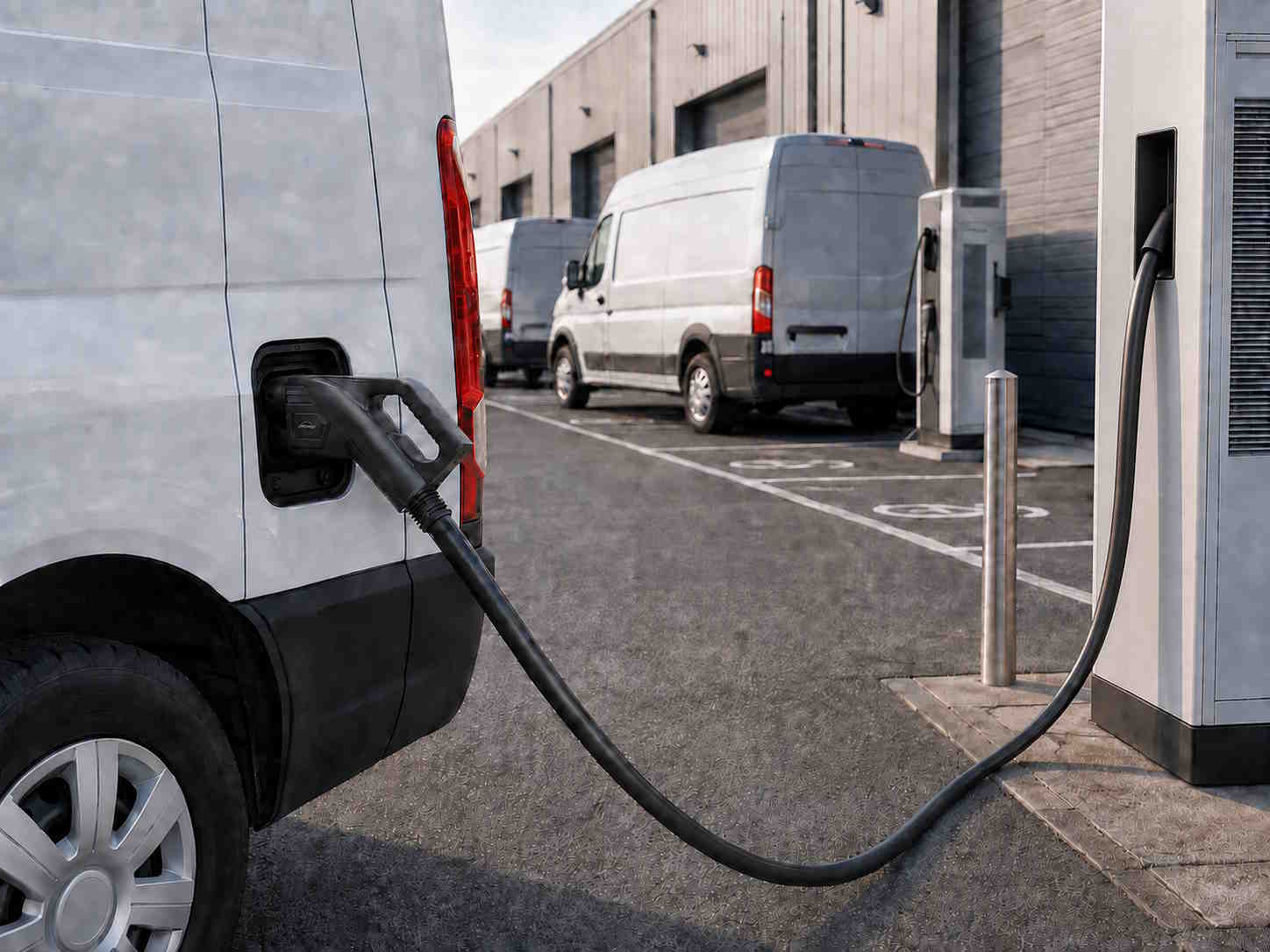

Tarifação de frota e depósito

Conectores CCS2 e conjuntos de cabos para carregadores de depósito, onde o uso diário repetido, o alcance do cabo e o manuseio influenciam a seleção do produto.

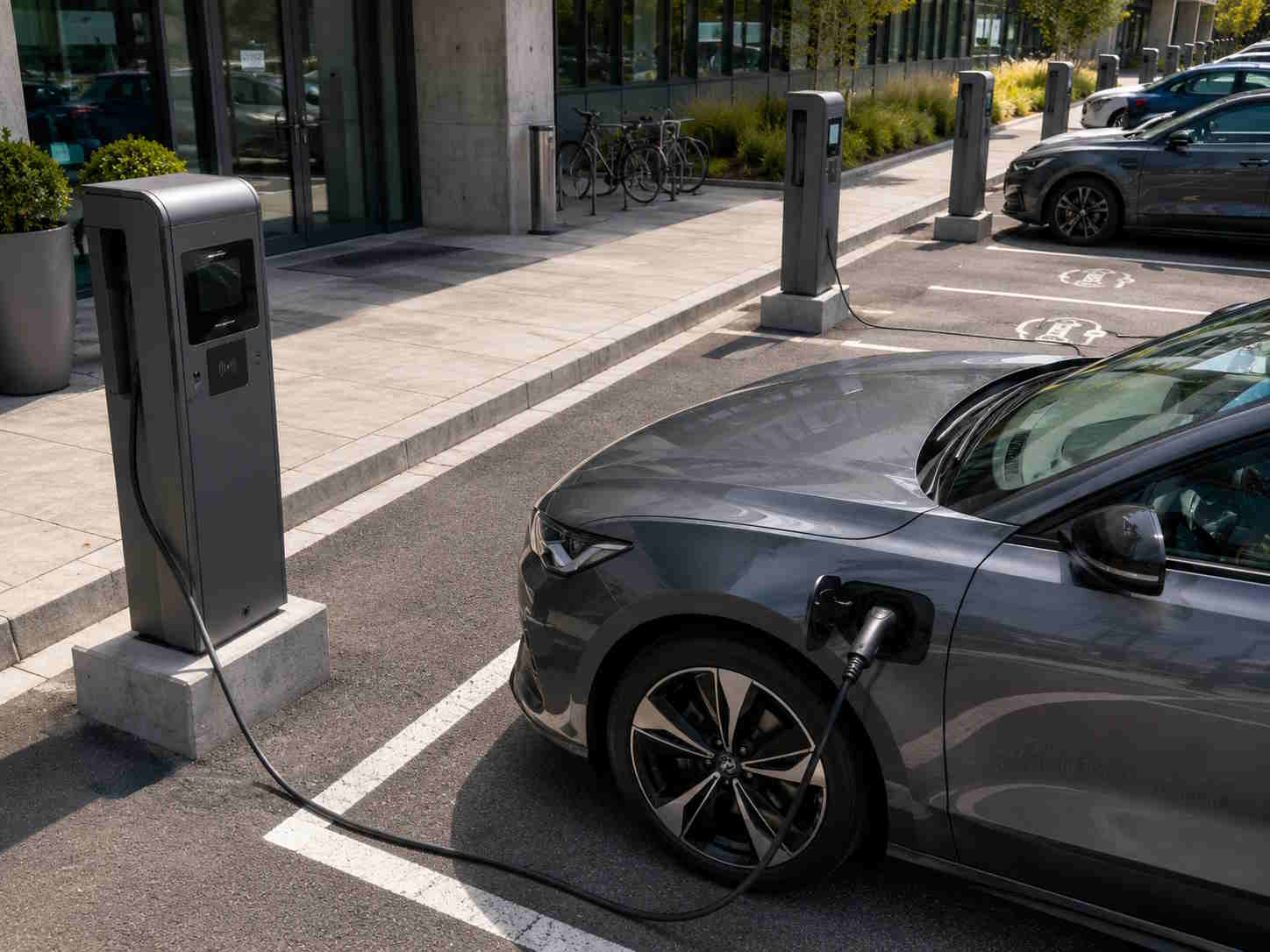

Carregamento CA no local de trabalho e no destino

Conectores e cabos tipo 2 para locais de trabalho, hotéis, lojas, estacionamentos e outros pontos de recarga.

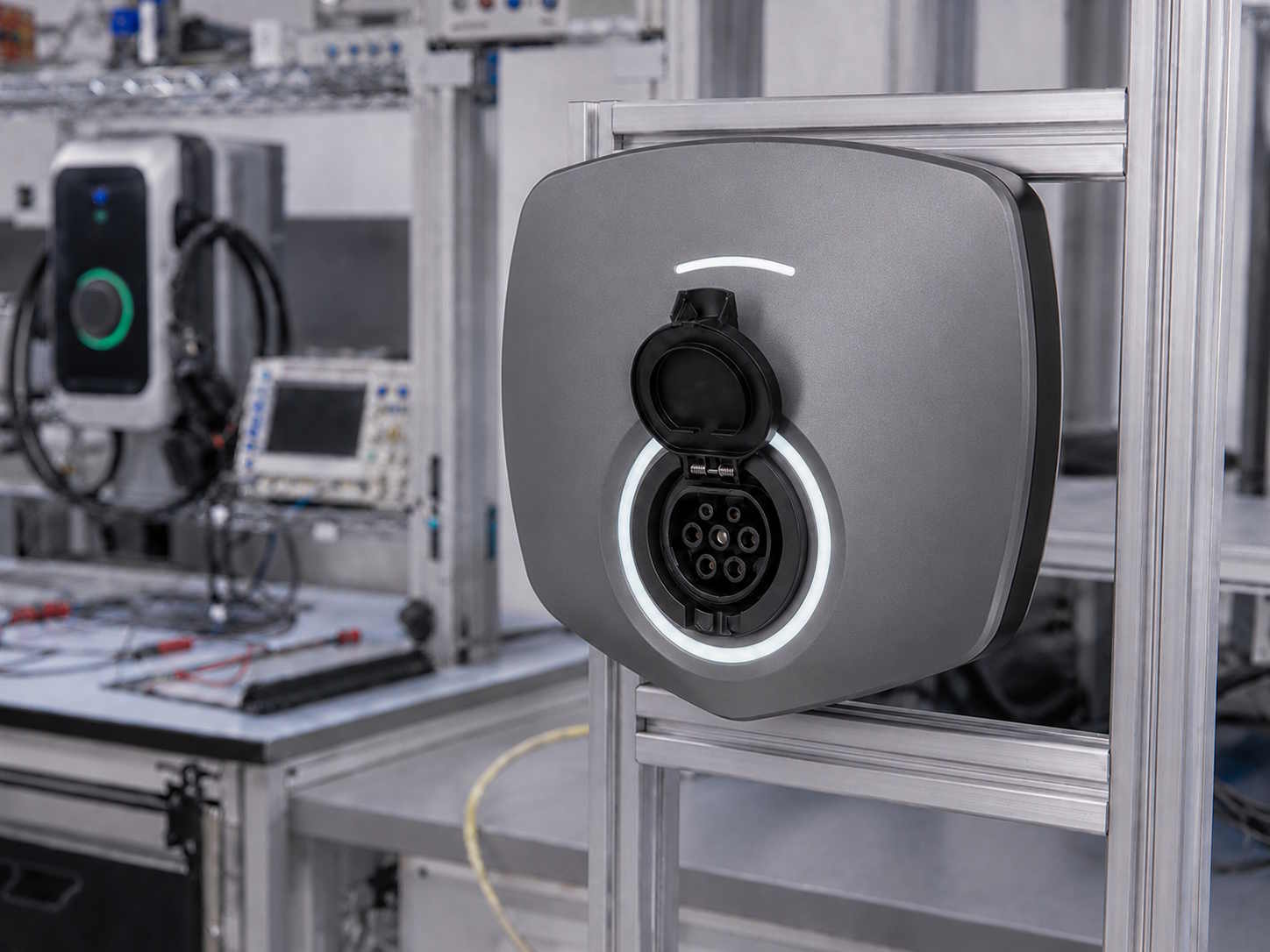

Integração de equipamentos de carregamento CA

Tomadas de carregamento tipo 2 para integração em wallboxes com tomadas, carregadores de pedestal e outros designs de estações de carregamento CA.

SUPORTE TÉCNICO

Suporte à integração de ar condicionado tipo 2

O Workersbee oferece suporte à configuração e integração de conectores CA tipo 2, conjuntos de cabos e tomadas de carregamento para projetos de wallbox e estações de carregamento.

Configuração elétrica

Confirme a corrente nominal, a tensão e a configuração monofásica ou trifásica necessárias para o equipamento de carregamento.
Opções de conectores e cabos

Selecione a versão do conector — com ou sem obturador — juntamente com a especificação e o comprimento do cabo necessários.
Integração de tomada de carregamento

Certifique-se de que a geração da tomada de carregamento Tipo 2, as dimensões de montagem, o mecanismo de travamento, a opção de indicador LED e a interface de fiação sejam compatíveis com o projeto do EVSE.
Revisão de interface e desenho

Analise os desenhos do produto, os detalhes de montagem, as interfaces de fiação e as especificações finais antes da produção da amostra ou da confirmação do pedido.

DOCUMENTOS DO PRODUTO

Documentação técnica e suporte ao projeto

Solicite documentos técnicos específicos do modelo para seleção de produtos, integração de equipamentos, revisão de conformidade e avaliação de aquisição.

Solicitar documentos do conector

Fichas técnicas

Encontre classificações elétricas, especificações de cabos, condições de operação e configurações de produtos disponíveis.
Desenhos dimensionais

Verifique as dimensões do produto, os pontos de montagem, a orientação da interface e o espaço de instalação necessário antes da integração.
Documentos de teste e certificação

Verifique os documentos de teste e certificação disponíveis em relação ao modelo de produto, classificação e escopo do certificado exigidos.
Revisão dos Requisitos do Projeto

Confirme o tipo de produto, a classificação elétrica, o método de refrigeração, a configuração dos cabos, as interfaces e os requisitos de documentação para o projeto.

Perguntas frequentes

Qual a diferença entre os conectores de carregamento CCS2 e Tipo 2?
Os conectores Tipo 2 são usados principalmente para carregamento CA e suportam configurações monofásicas e trifásicas. O CCS2 aprimora a interface Tipo 2 adicionando dois contatos de alimentação CC para carregamento rápido em CC. A escolha correta depende, primeiramente, se o equipamento de carregamento foi projetado para carregamento CA ou carregamento rápido em CC.
Como escolher entre um conector CCS2 com resfriamento natural e um com resfriamento líquido?
Para as configurações apresentadas nesta página, o conector de 400 A com resfriamento natural não requer um circuito de resfriamento líquido e possui menor complexidade de integração do sistema de resfriamento. O conector de 500 A com resfriamento líquido foi projetado para equipamentos de corrente mais alta com resfriamento líquido ativo. A seleção deve considerar a corrente nominal, o perfil de carregamento, a arquitetura de resfriamento do carregador, o manuseio dos cabos e as condições de operação. Uma unidade de resfriamento líquido compatível também pode ser configurada para o projeto.
Que informações são necessárias para selecionar o produto CCS2 ou Tipo 2 correto?
Forneça a tensão e a corrente necessárias, a configuração de fase CA ou o método de refrigeração CC, a especificação e o comprimento do cabo, as condições de operação, o lado de instalação, os requisitos de montagem ou fiação e o mercado-alvo. Essas informações ajudam a confirmar o modelo de produto aplicável e os requisitos de documentação.
A Workersbee consegue atender aos requisitos específicos de cabos, fiação e montagem de cada projeto?
O Workersbee pode analisar o comprimento e as especificações dos cabos, as interfaces de fiação ou chicotes, as condições de montagem, os requisitos de travamento e as opções de indicadores de acordo com o tipo de produto. As alterações disponíveis dependem da plataforma do produto, da classificação elétrica, do escopo da certificação e dos requisitos do projeto. A interface de acoplamento padronizada permanece inalterada.
Quais documentos técnicos e de certificação estão disponíveis para o modelo selecionado?
Os materiais disponíveis podem incluir fichas técnicas, desenhos dimensionais, documentos de teste e documentos de certificação. A disponibilidade de documentos e a abrangência da certificação variam conforme o modelo do produto e a classificação elétrica, portanto, o modelo exato, a classificação e o escopo do certificado devem ser confirmados antes da aprovação do projeto.

Precisa de ajuda para desenvolver ou encontrar um contato adequado para um conector de veículo elétrico?

Envie-nos um desenho, uma amostra física ou um conector existente. Inclua informações sobre a interface do conector, a função de contato, a peça de acoplamento e a terminação do condutor.Analisaremos os requisitos e ajudaremos a definir a estrutura de contato, a rota de fabricação, o plano de amostragem e os itens de verificação relevantes.

Discuta suas necessidades de contato
