Capacidades de teste de produtos de carregamento de veículos elétricos

Testando em ação

Dentro do Laboratório de Testes de Carregamento de Veículos Elétricos da Workersbee

Este vídeo acompanha uma amostra do produto durante verificações selecionadas em nosso laboratório — desde a inserção e curvatura do cabo até o monitoramento de temperatura, testes de IP, análise de terminais e registros de testes.

Uso mecânico repetido

Os ciclos de inserção e remoção, juntamente com a flexão do cabo, mostram como a interface do conector, a entrada do cabo e os condutores internos respondem ao movimento repetido.
Carga elétrica e temperatura

Os dados de corrente, queda de tensão e temperatura em múltiplos pontos mostram como o conector e o conjunto de cabos se comportam sob carga elétrica.
Ambiente, Vedação e Conexões

Os testes de exposição à temperatura e umidade, bem como os testes de grau de proteção IP, verificam a integridade do invólucro e das vedações. A análise da seção transversal do terminal examina o interior da conexão crimpada.

Visão geral da capacidade de teste

Principais áreas de teste para produtos de carregamento de veículos elétricos

T

Testes de confiabilidade ambiental

Produtos e materiais são expostos a condições de temperatura, umidade, névoa salina, raios UV e ozônio para examinar sua resposta a ambientes externos e de armazenamento exigentes.

Temperatura alta/baixa Umidade névoa salina Envelhecimento por UV Envelhecimento por ozônio
T

Testes de durabilidade mecânica

Testes repetidos de acoplamento, flexão de cabos, torção, tração, vibração e impacto focam em interfaces, mecanismos de travamento, entradas de cabos e condutores internos.

Ciclos de acasalamento Dobra de Cabos Torção e Tração VibraçãoImpacto
T

Testes de segurança elétrica

A resistência de isolamento, a rigidez dielétrica, o aterramento, a corrente de contato e as verificações de proteção são utilizadas para avaliar a integridade do isolamento e as funções de proteção.

Resistência de isolamento Tensão de resistência Aterramento Contate o CurrentVerificações de proteção
D

Desempenho térmico e elétrico

Os testes de carga atual, aumento de temperatura e queda de tensão examinam o comportamento de conectores, cabos e equipamentos de carregamento sob carga elétrica, com múltiplos canais utilizados para registrar dados de temperatura e elétricos.

Carga atual Aumento da temperatura Queda de tensão Monitoramento multipontoTestes Funcionais
T

Teste de proteção contra ingresso

Os testes de poeira e água examinam vedações, invólucros, interfaces, capas protetoras e pontos de entrada de cabos sob condições de teste IP definidas.

IP5X IP6X IPX5 IPX7Verificações de selagem
A

Análise de Materiais e Terminais

Seções transversais terminais, geometria de crimpagem, microdureza, desgaste superficial e envelhecimento do material são examinados ao nível do componente.

Seção transversal do terminal Análise de crimpagem Microdureza AbrasãoEnvelhecimento do material

Equipamentos Essenciais de Laboratório

Equipamentos de laboratório para testes de produtos de carregamento de veículos elétricos

O equipamento abaixo representa parte de nossa configuração interna de testes para conectores de veículos elétricos, incluindo modelos portáteis. VE Carregadores, cabos de carregamento e componentes relacionados.

Equipamentos para testes ambientais

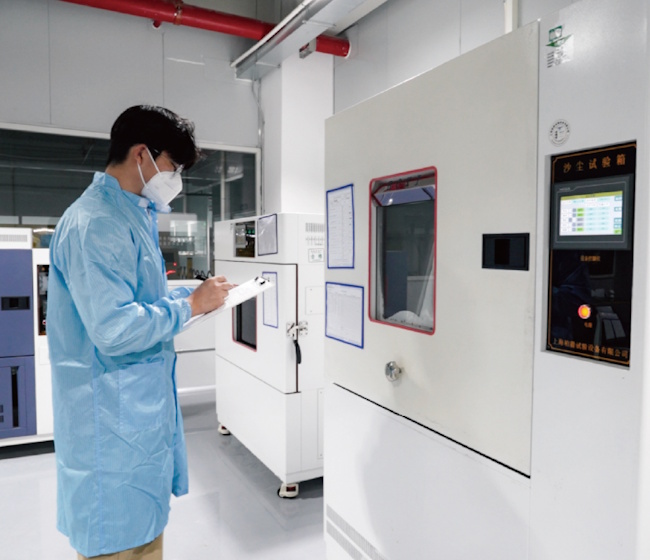

1. Câmara de temperatura e umidade
2. Câmara de névoa salina
3. Câmara de envelhecimento UV
4. Câmara de envelhecimento por ozônio
Equipamentos de durabilidade mecânica
1. Testadores de dobra e flexão de cabos
2. Testador de ciclo de acoplamento de conectores
3. Testador de vida útil: puxar, torcer e balançar
4. Sistema de teste de vibração e choque
Equipamentos Elétricos e de Desempenho
1. Sistema de Aquisição de Dados Multicanal
2. Fonte de alimentação CC programável, até 2000 A

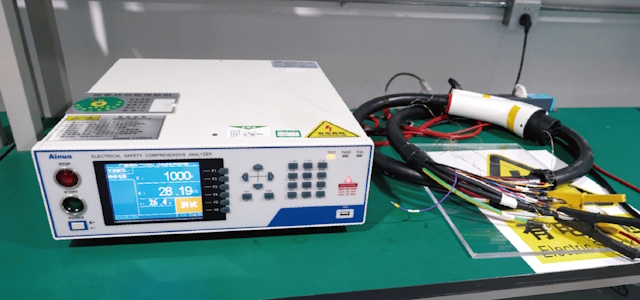

3. Testadores de isolamento, tensão suportável e aterramento
4. Sistema de teste de carregamento CA, até 22 kW
Equipamentos para análise de materiais e terminais
1. Analisador de seção transversal terminal
2. Testador de microdureza Vickers
3. Testador de resistência à abrasão

Foco na linha de produtos

Testes focados por tipo de produto de carregamento de veículos elétricos

Os planos de teste variam de acordo com o projeto do produto, a classificação elétrica, o uso pretendido e os requisitos aplicáveis. As principais áreas de avaliação para cada tipo de produto são apresentadas abaixo.

Conectores para veículos elétricos

Para conectores de carregamento CA e CC, incluindo interfaces CCS1, CCS2, NACS, Tipo 1, Tipo 2 e GB/T.

Aumento da temperatura Queda de tensão Durabilidade do acasalamento Travamento e intertravamento Resistência de isolamento Proteção de propriedade intelectual

Ver produtos
Carregadores portáteis para veículos elétricos

Para carregadores portáteis do Modo 2 que integram a unidade de controle, funções de proteção, plugue de tomada, cabo de carregamento e conector veicular.

Função de carregamento Piloto de controle Proteção contra vazamentos Proteção contra sobretemperatura Aterramento Isolamento e tensão suportável

Ver produtos
Cabos de carregamento para veículos elétricos

Para conjuntos de cabos de carregamento e conexões cabo-conector expostas a flexões, puxões, torções repetidas e condições ambientais adversas.

Dobra de CabosFlexão dinâmicaTorção e TraçãoContinuidade do condutorVestir jaquetaIntegridade da crimpagem

Ver produtos
Adaptadores para veículos elétricos

Para interfaces de adaptadores que combinam diferentes formatos de conectores e exigem verificações de encaixe, continuidade elétrica, temperatura e uso repetido.

Ajuste da interface Continuidade elétrica Aumento da temperatura Queda de tensão Durabilidade do acasalamento Isolamento e tensão suportável

Ver produtos

Fluxo de trabalho de teste

Testes desde a revisão de amostras até o suporte à produção.

01
Análise de produto e componentes

A estrutura do produto, os terminais, os cabos, as carcaças, as vedações e outras peças-chave são analisados antes da definição do plano de testes.
02
Plano de Teste e Preparação de Amostras

Os itens de teste e as condições de amostragem são selecionados de acordo com o tipo de produto, a classificação elétrica e os requisitos do projeto.
03
Teste de produto

As amostras são submetidas aos testes definidos para o produto e o projeto, e os resultados são registrados para análise.
04
Revisão de Engenharia

Os resultados dos testes são analisados em relação ao projeto, aos materiais, às conexões e ao uso pretendido antes que o produto avance para a fase final de desenvolvimento.
05
Verificações de qualidade da produção

Inspeções aplicáveis e testes selecionados são utilizados durante a produção para verificar a consistência do produto.
06
Registros de Testes e Suporte a Documentos

Registros de testes selecionados, documentos de qualidade e arquivos técnicos podem ser fornecidos de acordo com o produto e o projeto.

NORMAS E DOCUMENTAÇÃO

Suporte a normas e documentação

Os itens de teste são selecionados de acordo com o tipo de produto, o mercado-alvo e os requisitos aplicáveis. Os registros de testes, documentos de qualidade e arquivos técnicos disponíveis dependem do produto e do escopo do projeto.

Documentos técnicos e de qualidade disponíveis

Dependendo do produto e do escopo do projeto, os arquivos disponíveis podem incluir:

Especificações do produto

Documentos de certificação

Registros de testes selecionados

Registros de inspeção e qualidade

Desenhos técnicos e arquivos de apoio

Padrões de produtos para carregamento de veículos elétricos

IEC 62196 IEC 61851 IEC 62752 SAE J1772 UL 2251 UL 2594 GB/T 20234GB/T 18487
Referências para testes ambientais, mecânicos e de materiais

Série IEC 60068 IEC 60529 ISO 16750 ISO 9227 EN 50620ASTM G154 ASTM E384USCAR-37

Precisa de registros de testes ou documentos de qualidade para o seu projeto de carregamento de veículos elétricos?

Compartilhe o tipo de produto, o mercado-alvo e os requisitos do projeto. Confirmaremos quais registros de testes, documentos de certificação e arquivos de qualidade estão disponíveis para análise.

Solicitar documentos disponíveis
