Resposta rápida
J1772 é o conector de carregamento CA norte-americano para Nível 1 e Nível 2. Você o encontra em casa e na maioria dos postos públicos de Nível 2. Em 2025, ele ainda domina o carregamento CA, mesmo com o crescimento da adoção do NACS. Se você entender o J1772, poderá escolher o carregador doméstico certo, levar o adaptador certo e evitar sessões lentas.
J1772 em resumo
Escopo: somente CA monofásica, para Nível 1 (120 V) e Nível 2 (240 V).
Potência típica: até 19,2 kW no papel (80 A a 240 V), mas o carregador de bordo e o tamanho do circuito definem o teto real.
Onde aparece: caixas de parede residenciais, postes de locais de trabalho, muitos pedestais públicos de nível 2.
Por que é confiável: cinco pinos com lógica de controle que negocia a corrente e evita a desconexão ativa.
Cartão de especificações
Item | J1772 (Tipo 1) |
Alfinetes | 5 (L1, L2/N, PE, CP, PP) |
Níveis de CA | Nível 1 (120 V), Nível 2 (240 V) |
Poder típico do mundo real | 3,3–11,5 kW para a maioria dos carros; até 19,2 kW máx. |
Casos de uso | L2 doméstico, local de trabalho, L2 público |
Lógica de segurança | Negociação CP PWM, codificação de corrente de cabo PP |

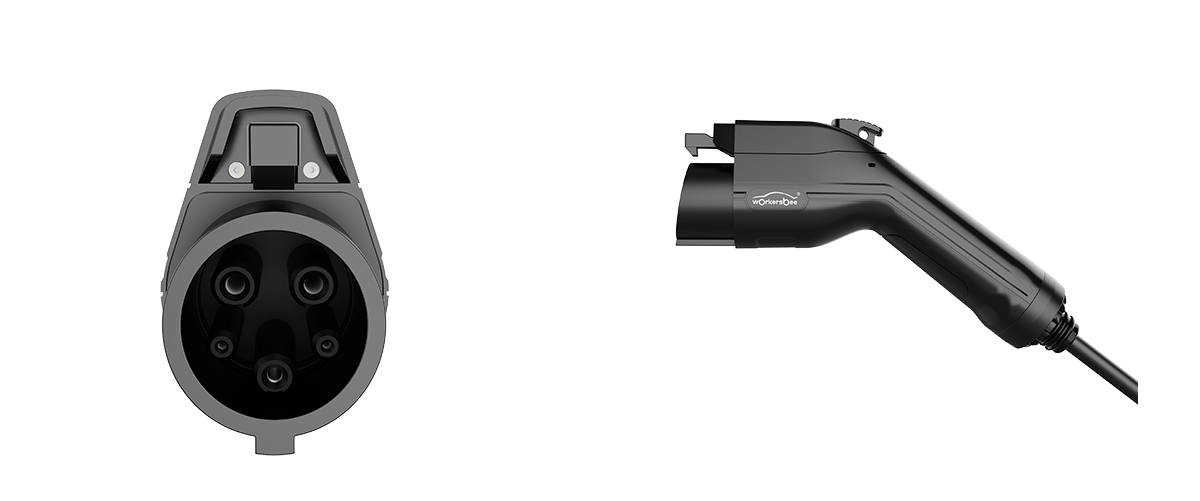

Dentro do plugue: pinos e sinais de segurança
L1 e L2/N transportam energia CA. PE é o aterramento de proteção.
CP (Control Pilot) é um sinal de baixa voltagem que anuncia a corrente disponível no poste e coordena o início/parada para que o relé feche somente após o conector ser encaixado.
O PP (Piloto de Proximidade) codifica a corrente nominal do cabo e detecta a trava. Ao pressionar a trava, o sistema abre o relé antes que você retire o plugue. Isso evita a formação de arcos elétricos e protege os contatos.
Nível 1 vs Nível 2
O nível 1 a 120 V é lento, mas estável. É adequado para recargas noturnas para baixa quilometragem diária.
O Nível 2 a 240 V é o padrão prático para a maioria das residências. Espere uma velocidade várias vezes maior que a do Nível 1. A taxa exata depende do seu carregador de bordo (por exemplo, 7,2 kW ou 11,5 kW) e do circuito derivado.
Observações sobre a casa: escolha a amperagem de acordo com a capacidade do painel; mantenha o comprimento dos cabos razoável; para instalações externas, procure usar revestimentos vedados contra intempéries e resistentes a raios UV.
J1772 vs CCS1 vs NACS
Conector | Tipo de carregamento | Faixa de potência típica | Onde usado em 2025 | Adaptador necessário |
J1772 (Tipo 1) | Nível AC 1/2 | Até 19,2 kW (CA) | L2 doméstico e público | Veículos NACS podem precisar do adaptador J1772↔NACS |
CCS1 | Carregamento rápido CC | Dezenas a centenas de kW (CC) | Sites de carregamento rápido legados | Não é para carregamento doméstico com CA |
NACS (SAE J3400) | CA e CC | CA semelhante ao J1772; CC para alta potência | Novos veículos e locais em crescimento | Veículos J1772 podem precisar de adaptadores em postos exclusivos da NACS |
Manual Prático: decidir, evitar, comprar
A) Fluxo de decisão em duas etapas (entrada do veículo → localização → ação)
Entrada de veículos:
• Entrada J1772
– Residencial: instale um carregador J1772 Nível 2 na faixa de 32 a 48 A. Escolha um cabo de 7 a 10 m. Para uso externo, recomenda-se IP54 ou superior. Não é necessário adaptador.
– Público: use qualquer identificador J1772. Não é necessário adaptador.
• Entrada NACS
– Casa: se você já possui um wallbox J1772, adicione um adaptador NACS↔J1772; caso contrário, um conector móvel NACS nativo é suficiente.
– Público: em postagens somente J1772, traga um adaptador; em sites mistos, conecte o nativo primeiro, o adaptador como backup.
Lista de verificação de resultados antes de comprar: configuração de amperagem, comprimento do cabo que alcança sem tensão, classificação do gabinete para instalações externas, adaptador sim/não.
B) Erros comuns e soluções simples
• Supondo que "quanto mais kW na caixa = mais rápido", a velocidade da corrente alternada é limitada pelo carregador de bordo e pela fiação. Combine a amperagem do carregador com o carro e o circuito.
• Cabos longos e bobinas apertadas. Cabos longos aumentam a queda de tensão; bobinas apertadas retêm calor. Mantenha os cabos em distâncias razoáveis e disponha-os na horizontal.
• Misturar o carregamento rápido CCS1 CC com o CA J1772. O J1772 usa somente CA; o CC rápido usa CCS1 ou NACS.
C) Guia de compra de luz para casa Nível 2
Amperagem: 32 A é fácil de instalar; 40 A é um ponto ideal comum; 48 A precisa de um disjuntor de 60 A e fiação adequada.
Hardwire vs plug-in: a fiação reduz os pontos de aquecimento do plugue; o plug-in (NEMA 14-50) oferece fácil realocação.
Comprimento do cabo: 7–10 m cobre a maioria das posições de garagem sem extensões.
Gabinete: para ambientes externos, use um padrão IP54 ou superior e um revestimento de cabo resistente a UV.
Noções básicas inteligentes: agendamento, limites atuais e registros de uso são úteis se você os utilizar.
Verificação de integridade da instalação: capacidade do painel, circuito dedicado, disjuntor correto e GFCI conforme código local.
Carregamento público com J1772 em 2025
Você ainda encontrará o J1772 Nível 2 em muitas lojas de varejo, locais de trabalho e locais municipais. Verifique os detalhes do aplicativo para os tipos de plugue e horários de acesso. Encaixe o conector firmemente, inicie a sessão no aplicativo ou no poste e aguarde o clique do relé antes de puxar a corrente. Se o seu veículo for somente NACS e o local oferecer o J1772, use um adaptador certificado e certifique-se de que esteja totalmente travado.
Para operadores de sites e frotas
O L2 com J1772 abrange a base mais ampla de veículos antigos e atuais para carregamento com tempo de permanência. Durante a transição, o emparelhamento de baias J1772 com acomodação NACS (cabos nativos ou adaptadores gerenciados) protege a utilização. Mantenha a organização dos cabos, evite bobinas apertadas e projete os terminais para minimizar os danos causados pela queda do conector. O tempo de atividade e a rotulagem clara são mais importantes do que a potência nominal.
Perguntas frequentes
O J1772 vai desaparecer?
O J1772 continua sendo o padrão para CA Nível 2 em uma grande base instalada. O NACS está crescendo, mas os pontos de CA e carregadores residenciais com J1772 atenderão aos motoristas por anos, com adaptadores preenchendo as lacunas.
Qual é a potência CA máxima do J1772?
É possível obter até 19,2 kW, mas a maioria dos carros consome de 7,2 a 11,5 kW. O carregador de bordo e o tamanho do circuito definem o limite.
Preciso de um adaptador?
Se a entrada do seu carro e o plugue do local não forem compatíveis, sim. Um carro com conector J1772 em um local exclusivo para NACS precisa de um adaptador J1772↔NACS; um carro com conector NACS em um local exclusivo para J1772 precisa do inverso. Para residências, escolha uma caixa de parede compatível com a sua entrada ou contrate um adaptador de sua confiança.
O J1772 pode fazer carregamento rápido CC?
O modelo J1772 é para carregamento CA. O carregamento rápido CC usa CCS1 ou NACS.
Quanto tempo dura uma sessão típica de Nível 2?
Depende do tamanho da bateria, do estado de carga e do carregador de bordo. Como referência simples, muitos carros adicionam cerca de 32 a 64 quilômetros de autonomia por hora no Nível 2.
