O que é o conector Tesla NACS (SAE J3400)?

O NACS é o conector de carregamento compacto da Tesla, padronizado como SAE J3400. Um único plugue serve tanto para corrente alternada (CA) quanto para corrente contínua (CC). Em 2025, isso é importante porque a maioria dos novos veículos elétricos e pontos de recarga na América do Norte estão migrando para o acesso nativo ao NACS, enquanto conexões mistas (NACS + CCS1) continuarão durante a transição.

Compatibilidade

Se você não tiver certeza sobre a compatibilidade do adaptador, consulte as orientações do fabricante do seu veículo antes de comprar acessórios de terceiros.

Como o NACS difere do CCS1?

• Uma única tomada para CA e CC. Com o NACS, você não precisa trocar os cabeçotes entre Nível 2 e CC rapidamente; o mesmo cabo serve para ambos.

• Alça menor e mais leve. O conector é compacto e fácil de encaixar com um clique firme.

• Acesso à rede. Os postos de Supercharger já utilizam hardware NACS; muitas redes de terceiros estão adicionando postes NACS, portanto, áreas de carregamento mistas serão comuns até 2025-2026.

Velocidade de carregamento na prática

Potencial de conexão e velocidade do site não são a mesma coisa. A potência da sua sessão depende do nível de carga da bateria, da temperatura da bateria, da capacidade do rack do site, da refrigeração dos cabos e das regras de compartilhamento entre as estações.

Considere o pico de potência em kW como uma estimativa de "até". Uma curva estável e bem controlada é mais importante do que um número alto. Se a alça ou o cabo estiverem anormalmente quentes, pause a sessão e informe o operador do local.

Status das normas (J3400 e J3400/2)

SAE J3400 é o nome padronizado para a interface NACS. J3400/2 esclarece a arquitetura física do conector/entrada e abre caminho para carregamento rápido mais potente e seguro à medida que o hardware evolui. Para proprietários de estações de carregamento e frotas, a conclusão é simples: investir em hardware compatível com J3400 reduz o risco de futuras adaptações, conforme mais veículos forem comercializados com portas NACS.

Notas rápidas para operadores do site

Utilize esta breve lista de verificação ao planejar o suporte do NACS:

Alças e cabos
Selecione puxadores NACS DC compatíveis com a corrente máxima e o perfil térmico do seu gabinete (resfriamento líquido ou natural). Verifique a durabilidade do alívio de tensão, da proteção e da trava sob ciclos frequentes.

Software e pagamentos
Confirme os fluxos de aplicativos/RFID para locais mistos. Disponibilize o recurso "plug-and-charge" onde for compatível. Mantenha as mensagens de erro simples e com instruções claras.

Layout e sinalização da baía
Marque as posições NACS e CCS1 nos pedestais e no solo. Direcione os cabos de forma que as entradas do lado esquerdo ou direito possam alcançá-los sem curvas acentuadas.

Compartilhamento de energia e tempo de atividade
Modele a distribuição de carga entre pares/quads. Monitore as reduções de potência devido à temperatura em estações quentes/frias e ajuste os pontos de ajuste para evitar cortes desnecessários.

Treinamento e segurança
Instruir a equipe do ônibus sobre verificações de travas, encaixe de conectores e o que fazer se um adaptador ficar preso. Aceitar somente acessórios compatíveis e com sistema de desprendimento seguro.

Anatomia do conector

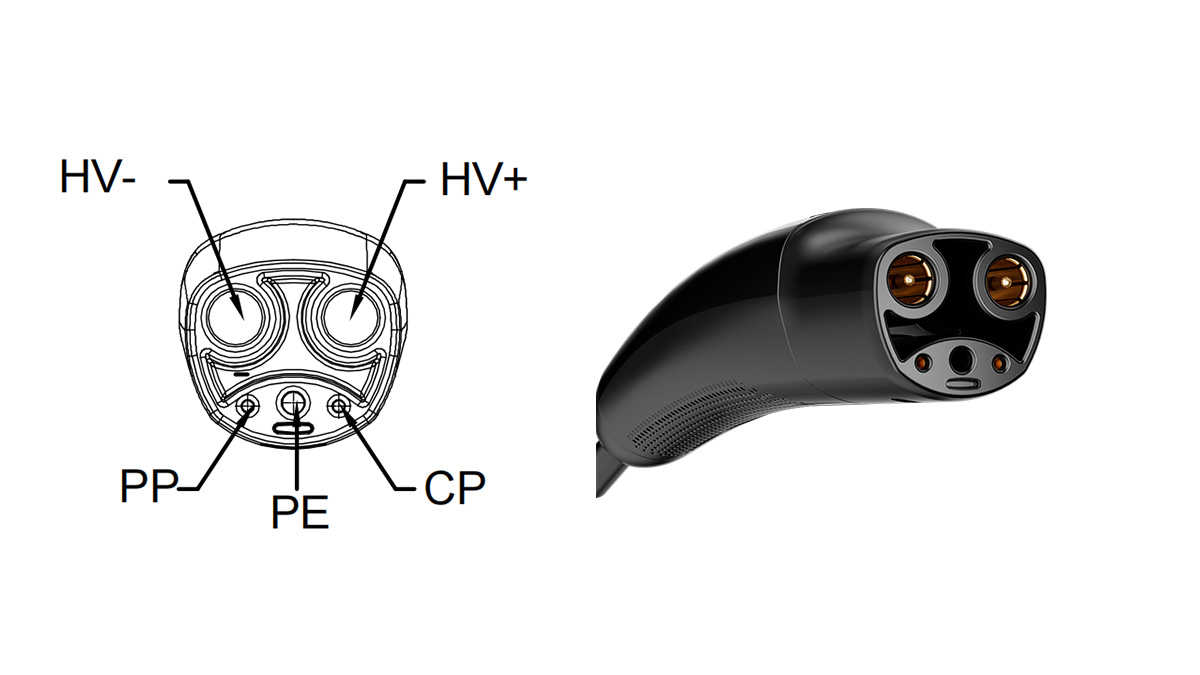

O NACS utiliza cinco condutores: dois contatos de alta potência para CC/CA, um terra de proteção e dois pinos de baixa tensão para proximidade e piloto de controle. O piloto de controle gerencia o carregamento e monitora os estados de segurança; o sensor de proximidade detecta a posição da trava e permite a desconexão segura. O projeto controla a temperatura no nível do contato, de modo que a corrente prática é regida por limites térmicos, em vez de um único valor fixo isolado.

O que isso significa para motoristas e compradores?

Se o seu novo veículo elétrico tiver uma porta NACS, você poderá usar as entradas NACS nos Superchargers e em locais de terceiros que as oferecem, além do carregamento CA NACS em casa ou no trabalho. Se o seu veículo elétrico ainda usa CCS1, procure adaptadores CC oficiais e confirme o acesso ao local no aplicativo antes de confiar em um local específico. Durante a transição, escolha destinos que mostrem os tipos de porta e a disponibilidade em tempo real para evitar desvios.

Perguntas frequentes

NACS é o mesmo que SAE J3400?
Sim. NACS é o nome original; SAE J3400 é a designação padronizada usada pela indústria e pelos órgãos reguladores.

Preciso de um carregador doméstico especial?
Se o seu carro tiver uma entrada NACS, uma unidade de parede NACS simplifica as coisas. Se você já possui uma caixa de parede J1772, um adaptador CA pode ser suficiente para muitos veículos.

Qual a velocidade de carregamento do meu carro na NACS?
Depende do seu carro e do local. Espere alta potência quando a bateria estiver quente e com baixa carga, diminuindo à medida que a carga aumenta. O conector não garante uma potência específica em kW; o local e o veículo sim.

Qualquer carro com CCS1 pode usar um Supercharger com um adaptador?
O acesso depende do local, do fluxo de software e da aprovação do adaptador. Consulte as orientações oficiais para o seu modelo e região. Evite dispositivos de segurança não aprovados que possam superaquecer ou desativar a trava.

O que as frotas e os proprietários de imóveis devem fazer em 2025?
Planeje para postes mistos. Adicione identificadores NACS onde a utilização justificar, mantenha uma pequena presença de CCS1 durante a transição e certifique-se de que a sinalização seja inequívoca.

O que a Workersbee pode fazer por você?

Hardware de conexão, pronto para a mixagem de hoje.
Alças NACS (SAE J3400), CCS1 e CCS2 — com refrigeração natural e líquida — compatíveis com a potência e o clima do seu gabinete.
Ver: Gama de conectores para veículos elétricos Workersbee

Kits e orientações para imigração
Opções de troca de cabos e alças, alívio de tensão e protetores, modelos de etiquetas e sugestões de sinalização para as baias, para que os locais mistos NACS/CCS permaneçam desobstruídos e utilizáveis.

Suporte de engenharia
Auxílio com políticas de redução de potência, monitoramento de temperatura e configurações de compartilhamento de energia para manter as sessões estáveis ​​nos horários de pico.

Conformidade e testes
Fabricação em conformidade com as normas SAE J3400/J3400-2; testes mecânicos e de ciclo térmico de rotina; documentação para fluxos de trabalho de aprovação de fornecedores.

Personalização e escala
Texturas aderentes, sobremoldagens e opções de personalização da marca; consistência entre lotes para implementações em vários locais.

Não sabe qual alça escolher?
Informe-nos a potência do seu gabinete e as condições ambientais. Recomendaremos um par compatível para um desempenho estável.
