As estações de carregamento de veículos elétricos coordenam três fluxos — energia, sinalização por cabo de baixa tensão e dados na nuvem — para que o veículo e a estação concordem com os limites, fechem os contatores com segurança, forneçam a energia medida e finalizem a sessão.
Caminho rápido para novos usuários
Localize uma estação → autentique-se (RFID, aplicativo ou Plug and Charge) → conecte e observe a sessão iniciar.
O que uma estação realmente faz
Uma estação é mais do que uma tomada. Ela direciona energia segura, troca sinais de baixa tensão com o carro para acordar limites, comunica-se com um sistema central para autorizar e registrar a sessão e gera um comprovante de faturamento. O processo é controlado, mensurado e auditável de ponta a ponta.
Os três fluxos em uma única vista
Energia: rede elétrica ou geração no local → painel de distribuição → armário ou caixa de parede → contator → bateria do veículo
Controle: a sinalização do piloto automático (IEC 61851-1 / SAE J1772) anuncia os limites → o veículo solicita que o veículo opere dentro desses limites → estado seguro é alcançado.
Dados: estação ↔ nuvem via protocolo de tarifação (ex.: OCPP) para autorização, tarifas, status da sessão, valores do medidor e recibo.
CA vs CC
Com o carregamento CA, a conversão de CA para CC ocorre dentro do carregador de bordo do carro (OBC) com potência moderada.
Com o carregamento rápido em corrente contínua (CC), a conversão passa a ocorrer dentro do painel; os módulos retificadores fornecem corrente contínua de alta corrente diretamente para a bateria, enquanto o veículo monitora a demanda e limita o consumo.
Funções e sinais de CA versus CC
Item | Carregamento CA (em casa e no local de trabalho) | Carregamento rápido em corrente contínua (CC) (CC público) |
Onde acontece a transição AC→DC | Dentro do carro (carregador de bordo) | Dentro do gabinete (módulos retificadores) |
Potência típica | 3,7–22 kW | 50–400 kW+ |
Como a corrente é configurada | Solicitações de veículos dentro do limite da estação | Os módulos da estação atendem às necessidades dos veículos dentro dos limites do local e da temperatura. |
Regra do gargalo | Taxa de sessão = min(capacidade do veículo, capacidade da estação, limites do local) | Taxa de sessão = min(capacidade do veículo, capacidade da estação, limites do local) |
Cabo e interface (por região) | Tipo 2 ou J1772 | CCS2, CCS1, GB/T ou NACS |
Sinalização no cabo | O indicador de controle PWM de 1 kHz declara o limite de corrente; o indicador de proximidade identifica o cabo e a trava. | Mesma cadeia de baixa tensão, além de intertravamentos de alta tensão e verificações de isolamento. |
Corrente de segurança | Transições de estado antes do fechamento do contator principal; proteção contra vazamentos presente. | Mesma corrente, além de proteções ao nível da mochila. |
Link na nuvem | Sessão, tarifa, status, falhas, firmware | Igualmente, com mais telemetria e dados térmicos. |
O que acontece na linha
Antes de qualquer alta tensão aparecer, a estação e o veículo se comunicam por meio de duas linhas de baixa tensão no conector. O sinal piloto de controle é uma onda quadrada de 1 kHz; seu ciclo de trabalho indica o limite de corrente da estação. O veículo lê esse limite e nunca solicita mais.
O sensor de proximidade informa à estação qual cabo está conectado e se a trava está engatada. Somente após essas verificações serem aprovadas, o sistema passa do estado de espera para o estado energizado. Para leitores que necessitam da interface física e das notas de manuseio, consulte nosso [link para o documento/documento/texto faltante]. Conector EV tipo 2Página com informações básicas sobre geometria da carcaça, comportamento da trava e classificação de cabos.
A corrente de segurança que impede a conexão a quente.
Mecânico: a trava mantém o plugue no lugar; a estação o detecta.
Sistema elétrico: as verificações de aterramento e isolamento foram aprovadas; a proteção contra fuga de corrente está ativada.
Lógico: assim que o veículo sinaliza que está pronto, a estação passa para o estado energizado.
Alimentação: o contator principal (relé de alta potência) fecha; o monitoramento continua durante a sessão. Se alguma condição falhar, o contator abre e a alimentação é interrompida.
Como a estação se comunica com a nuvem
As estações raramente funcionam sozinhas. Através do OCPP (Open Charge Point Protocol), a unidade reporta o status, recebe tarifas e atualizações, abre e fecha sessões e envia valores do medidor e códigos de erro. O fluxo de mensagens típico inclui Autorização → Iniciar Transação → Valores do Medidor (periódico) → Parar Transação, além de monitoramento contínuo (heartbeat) e gerenciamento de firmware. Um medidor certificado registra o consumo de energia em quilowatts-hora; taxas por tempo ou por sessão podem ser adicionadas conforme a política da empresa, mas a medição do consumo de energia é o valor base da fatura.

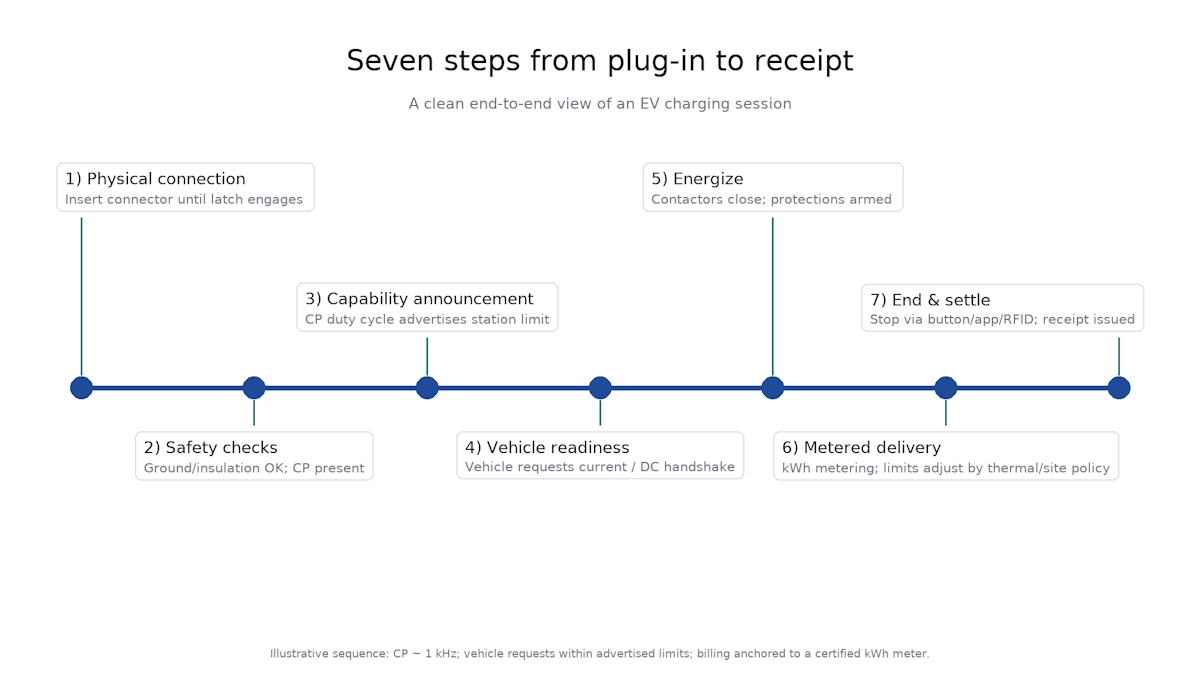

Da instalação à cobrança: um cronograma de sete etapas
1.Conexão física: insira o conector até ouvir um clique; a estação detecta o tipo e a capacidade do cabo.
2.Verificações de segurança: o aterramento e o isolamento parecem corretos; a estação transmite o sinal de controle de 1 kHz.
3.Aviso sobre as capacidades: o ciclo de trabalho indica a corrente máxima permitida para esta tomada e cabo.
4.Preparação do veículo: o veículo reconhece e solicita uma corrente apropriada ou inicia a comunicação CC.
5.Energizar: a estação fecha os contatores; os dispositivos de proteção são ativados e permanecem vigilantes.
6.Fornecimento medido: a energia é medida e registrada; os limites são ajustados de acordo com a temperatura, o gerenciamento de carga ou as políticas do local.
7.Fim e liquidação: parada via botão, aplicativo, RFID ou meta atingida; os registros são finalizados para faturamento.
Por que as sessões falham com mais frequência do que deveriam?
• Ajuste físico e trava: sujeira, desalinhamento, vedações desgastadas ou uma mola torta podem bloquear o sinal de proximidade.
• Cabo e alívio de tensão: proteção contra acionamento por curvas acentuadas, bainha danificada ou entrada de água.
• Sinalização fora do alcance: mau contato ou corrosão alteram os níveis de baixa tensão, de modo que o veículo nunca detecta um estado válido.
• Atrasos no servidor: se a nuvem demorar muito para autorizar, a estação expira.
• Limites térmicos: clima quente ou um filtro empoeirado reduzem a corrente; alguns veículos
Pare mais cedo para proteger a carga. Para locais públicos de alta demanda em clima quente, um Conector CCS2 refrigerado a líquidoAjuda a manter a temperatura da alça estável e o peso do cabo sob controle durante sessões prolongadas.
Glossário
Ccontato:Relé de alta potência que conecta o circuito principal.
Dciclo de utilidade:porcentagem de tempo em que o sinal de controle está ativo dentro de um ciclo
IVerificação de isolamento:Verificação de que as partes de alta tensão não estão apresentando fuga para o terra.
Plug and Charge (ISO 15118):autenticação automática baseada em certificado através do mesmo cabo
Perguntas frequentes
Posso simplesmente ligar e começar a usar?
Alguns veículos são compatíveis com o sistema Plug and Charge (ISO 15118) para autenticação automática baseada em certificado. Caso contrário, utilize RFID ou o aplicativo da operadora.
Por que minha sessão não iniciou?
Pressione até ouvir um clique na trava, verifique o percurso do cabo (sem curvas acentuadas), limpe a sujeira visível no conector e, se o RFID expirar, tente usar o aplicativo novamente.
Por que o carregamento às vezes fica mais lento?
Estações e veículos reduzem a corrente quando a carga da bateria está alta, quando o conector aquece ou quando o local equilibra a energia entre as tomadas.
O que exatamente está sendo cobrado?
A energia em quilowatts-hora constitui a base. As operadoras podem adicionar taxas por tempo ou por sessão, além de impostos; o recibo lista os componentes.
