Carregamento CA vs. CC

As estações de carregamento de veículos elétricos coordenam três fluxos — energia, sinalização por cabo de baixa tensão e dados na nuvem — para que o veículo e a estação concordem com os limites, fechem os contatores com segurança, forneçam a energia medida e finalizem a sessão.  Caminho rápido para novos usuáriosLocalize uma estação → autentique-se (RFID, aplicativo ou Plug and Charge) → conecte e observe a sessão iniciar.  O que uma estação realmente fazUma estação é mais do que uma tomada. Ela direciona energia segura, troca sinais de baixa tensão com o carro para acordar limites, comunica-se com um sistema central para autorizar e registrar a sessão e gera um comprovante de faturamento. O processo é controlado, mensurado e auditável de ponta a ponta.  Os três fluxos em uma única vistaEnergia: rede elétrica ou geração no local → painel de distribuição → armário ou caixa de parede → contator → bateria do veículoControle: a sinalização do piloto automático (IEC 61851-1 / SAE J1772) anuncia os limites → o veículo solicita que o veículo opere dentro desses limites → estado seguro é alcançado.Dados: estação ↔ nuvem via protocolo de tarifação (ex.: OCPP) para autorização, tarifas, status da sessão, valores do medidor e recibo.  CA vs CCCom o carregamento CA, a conversão de CA para CC ocorre dentro do carregador de bordo do carro (OBC) com potência moderada.Com o carregamento rápido em corrente contínua (CC), a conversão passa a ocorrer dentro do painel; os módulos retificadores fornecem corrente contínua de alta corrente diretamente para a bateria, enquanto o veículo monitora a demanda e limita o consumo.  Funções e sinais de CA versus CCItemCarregamento CA (em casa e no local de trabalho)Carregamento rápido em corrente contínua (CC) (CC público)Onde acontece a transição AC→DCDentro do carro (carregador de bordo)Dentro do gabinete (módulos retificadores)Potência típica3,7–22 kW50–400 kW+Como a corrente é configuradaSolicitações de veículos dentro do limite da estaçãoOs módulos da estação atendem às necessidades dos veículos dentro dos limites do local e da temperatura.Regra do gargaloTaxa de sessão = min(capacidade do veículo, capacidade da estação, limites do local)Taxa de sessão = min(capacidade do veículo, capacidade da estação, limites do local)Cabo e interface (por região)Tipo 2 ou J1772CCS2, CCS1, GB/T ou NACSSinalização no caboO indicador de controle PWM de 1 kHz declara o limite de corrente; o indicador de proximidade identifica o cabo e a trava.Mesma cadeia de baixa tensão, além de intertravamentos de alta tensão e verificações de isolamento.Corrente de segurançaTransições de estado antes do fechamento do contator principal; proteção contra vazamentos presente.Mesma corrente, além de proteções ao nível da mochila.Link na nuvemSessão, tarifa, status, falhas, firmwareIgualmente, com mais telemetria e dados térmicos.  O que acontece na linhaAntes de qualquer alta tensão aparecer, a estação e o veículo se comunicam por meio de duas linhas de baixa tensão no conector. O sinal piloto de controle é uma onda quadrada de 1 kHz; seu ciclo de trabalho indica o limite de corrente da estação. O veículo lê esse limite e nunca solicita mais.  O sensor de proximidade informa à estação qual cabo está conectado e se a trava está engatada. Somente após essas verificações serem aprovadas, o sistema passa do estado de espera para o estado energizado. Para leitores que necessitam da interface física e das notas de manuseio, consulte nosso [link para o documento/documento/texto faltante]. Conector EV tipo 2Página com informações básicas sobre geometria da carcaça, comportamento da trava e classificação de cabos.  A corrente de segurança que impede a conexão a quente.Mecânico: a trava mantém o plugue no lugar; a estação o detecta.Sistema elétrico: as verificações de aterramento e isolamento foram aprovadas; a proteção contra fuga de corrente está ativada.Lógico: assim que o veículo sinaliza que está pronto, a estação passa para o estado energizado.Alimentação: o contator principal (relé de alta potência) fecha; o monitoramento continua durante a sessão. Se alguma condição falhar, o contator abre e a alimentação é interrompida.  Como a estação se comunica com a nuvemAs estações raramente funcionam sozinhas. Através do OCPP (Open Charge Point Protocol), a unidade reporta o status, recebe tarifas e atualizações, abre e fecha sessões e envia valores do medidor e códigos de erro. O fluxo de mensagens típico inclui Autorização → Iniciar Transação → Valores do Medidor (periódico) → Parar Transação, além de monitoramento contínuo (heartbeat) e gerenciamento de firmware. Um medidor certificado registra o consumo de energia em quilowatts-hora; taxas por tempo ou por sessão podem ser adicionadas conforme a política da empresa, mas a medição do consumo de energia é o valor base da fatura.  Da instalação à cobrança: um cronograma de sete etapas1.Conexão física: insira o conector até ouvir um clique; a estação detecta o tipo e a capacidade do cabo.2.Verificações de segurança: o aterramento e o isolamento parecem corretos; a estação transmite o sinal de controle de 1 kHz.3.Aviso sobre as capacidades: o ciclo de trabalho indica a corrente máxima permitida para esta tomada e cabo.4.Preparação do veículo: o veículo reconhece e solicita uma corrente apropriada ou inicia a comunicação CC.5.Energizar: a estação fecha os contatores; os dispositivos de proteção são ativados e permanecem vigilantes.6.Fornecimento medido: a energia é medida e registrada; os limites são ajustados de acordo com a temperatura, o gerenciamento de carga ou as políticas do local.7.Fim e liquidação: parada via botão, aplicativo, RFID ou meta atingida; os registros são finalizados para faturamento.  Por que as sessões falham com mais frequência do que deveriam?• Ajuste físico e trava: sujeira, desalinhamento, vedações desgastadas ou uma mola torta podem bloquear o sinal de proximidade.• Cabo e alívio de tensão: proteção contra acionamento por curvas acentuadas, bainha danificada ou entrada de água.• Sinalização fora do alcance: mau contato ou corrosão alteram os níveis de baixa tensão, de modo que o veículo nunca detecta um estado válido.• Atrasos no servidor: se a nuvem demorar muito para autorizar, a estação expira.• Limites térmicos: clima quente ou um filtro empoeirado reduzem a corrente; alguns veículos Pare mais cedo para proteger a carga. Para locais públicos de alta demanda em clima quente, um Conector CCS2 refrigerado a líquidoAjuda a manter a temperatura da alça estável e o peso do cabo sob controle durante sessões prolongadas.  GlossárioCcontato:Relé de alta potência que conecta o circuito principal.Dciclo de utilidade:porcentagem de tempo em que o sinal de controle está ativo dentro de um cicloIVerificação de isolamento:Verificação de que as partes de alta tensão não estão apresentando fuga para o terra.Plug and Charge (ISO 15118):autenticação automática baseada em certificado através do mesmo cabo  Perguntas frequentesPosso simplesmente ligar e começar a usar?Alguns veículos são compatíveis com o sistema Plug and Charge (ISO 15118) para autenticação automática baseada em certificado. Caso contrário, utilize RFID ou o aplicativo da operadora. Por que minha sessão não iniciou?Pressione até ouvir um clique na trava, verifique o percurso do cabo (sem curvas acentuadas), limpe a sujeira visível no conector e, se o RFID expirar, tente usar o aplicativo novamente. Por que o carregamento às vezes fica mais lento?Estações e veículos reduzem a corrente quando a carga da bateria está alta, quando o conector aquece ou quando o local equilibra a energia entre as tomadas. O que exatamente está sendo cobrado?A energia em quilowatts-hora constitui a base. As operadoras podem adicionar taxas por tempo ou por sessão, além de impostos; o recibo lista os componentes.

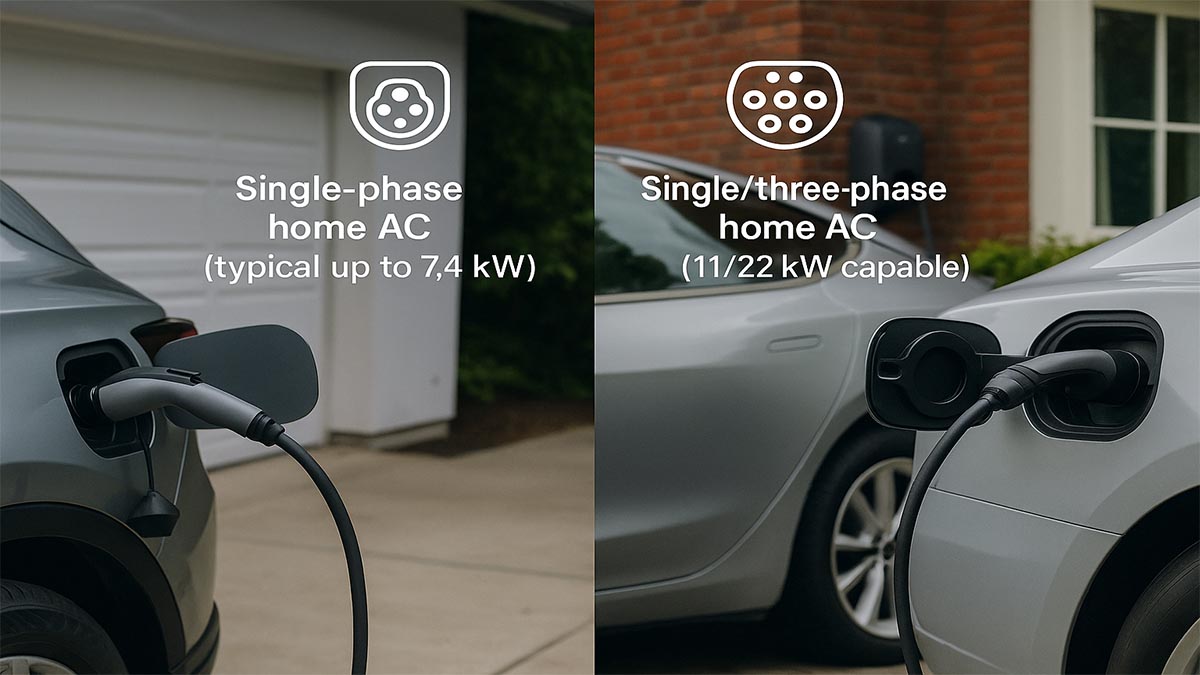

O tipo 1 (frequentemente chamado de J1772) usa um Conector CA monofásico de 5 pinos. O carregamento doméstico típico atinge um máximo de 32 A ≈ 7,4 kW. É a norma na América do Norte e usado em muitas importações japonesas.O Tipo 2 utiliza um conector de 7 pinos compatível com CA monofásica e trifásica. As caixas de parede residenciais geralmente fornecem 11 kW (trifásicas de 16 A) ou 22 kW (trifásicas de 32 A). É padrão em toda a Europa e adotado em muitas outras regiões. Tabela de comparação de tela únicaItemTipo 1Tipo 2Alfinetes57FaseMonofásicoMonofásico ou trifásicoTaxa de carga residencial típica (kW)Até ~7,4 kW (32 A)7,4 kW monofásico; 11/22 kW trifásicoBloqueio / anti-desconexãoTrave na alçaPino de trava comum do lado do veículo/carregadorRegiõesAmérica do Norte, partes da ÁsiaEuropa, Reino Unido, muitos mercados globaisCasos de uso comunsResidências nos EUA/CA, local de trabalho L2Casas da UE e postes de ar condicionado público Regiões e veículosNa América do Norte, a maioria dos equipamentos e veículos de carregamento CA utiliza o Tipo 1. Na Europa e no Reino Unido, o Tipo 2 é universal para CA em residências e locais públicos. Se você possui um veículo importado com a entrada "outra", geralmente é possível usar um adaptador para preencher a lacuna, mas a conveniência e a confiabilidade a longo prazo são melhores quando a entrada do seu veículo, o carregador doméstico e a infraestrutura local atendem ao padrão local. Noções básicas de energia e fiaçãoMonofásico 32 A ≈ 7,4 kWTrifásico 16/32 A ≈ 11/22 kW O que isso significa: com uma bateria de VE de médio porte, 7,4 kW normalmente restauram um trajeto diário estável durante a noite. A bateria trifásica de 11/22 kW reduz o tempo de permanência e é adequada para entradas de veículos com vários usuários ou estacionamentos comerciais — mas somente se a propriedade tiver alimentação trifásica e o carregador de bordo do veículo suportar essas taxas. Carregadores domésticos com fio vs. carregadores de tomada (plug-in)As unidades com cabo possuem um cabo permanentemente conectado. São rápidas de usar, facilitam o gerenciamento correto dos cabos e reduzem o desgaste na entrada do veículo. As unidades com soquete aceitam qualquer cabo compatível: ficam mais organizadas na parede, oferecem flexibilidade caso você troque de veículo ou região e permitem que você escolha o comprimento do cabo — mas você mesmo cuidará do cabo em cada sessão. Onde as vagas de estacionamento são compartilhadas, o cabo mantém os fluxos de trabalho simples; em frotas mistas ou apartamentos para aluguel, o cabo mantém a flexibilidade. Adaptadores e compatibilidadeAdaptadores Tipo 1 ↔ Tipo 2 existem e funcionam em muitos casos do dia a dia. Trate-os como uma ponte, não como uma estratégia. Verifique as classificações atuais, a redução de temperatura e se o seu veículo e carregador suportam os mesmos protocolos de controle. Para uso regular em um local fixo, alinhar o carregador ao padrão local é a melhor opção a longo prazo. Para viagens ou acomodações de curta duração, um adaptador pode ser prático, desde que você respeite os limites de corrente do componente mais fraco. CA vs CCTipo 1 e Tipo 2 descrevem plugues CA. CCS1 e CCS2 descrevem sistemas combinados que adicionam dois pinos CC abaixo da seção CA para carregamento rápido. Sua escolha de CA determina a conveniência do carregamento em casa e no local de trabalho; sua experiência de carregamento rápido CC depende do padrão CCS em sua região e da capacidade CC do seu carro. Não presuma que um carro Tipo 2 pode fazer carregamento rápido em qualquer lugar da Europa sem verificar a compatibilidade com CCS2, e o mesmo vale para Tipo 1/CCS1 na América do Norte. Fluxo de decisão rápidoRegião: EUA/CA/JP → geralmente Tipo 1; UE/Reino Unido → Tipo 2 Fornecimento: Vocês têm apenas energia monofásica ou há energia trifásica disponível e aprovada? Veículo: Qual entrada você tem e qual potência CA de bordo ela pode aceitar (por exemplo, 7,4, 11 ou 22 kW)? Plano de uso: diariamente durante a noite em casa ou muitas sessões curtas com vários usuários?Resultado: adapte o plugue à região e ao veículo; ajuste o tamanho do carregador ao seu painel e ao padrão de uso; considere um adaptador apenas para casos extremos. Para empresas e pequenos sitesSe você atende veículos mistos, tomadas Tipo 2 (com cabos separados) são comuns em toda a Europa e simplificam a substituição de cabos. Na América do Norte, postes fixos Tipo 1 dedicados mantêm as sessões rápidas e intuitivas para funcionários e visitantes. Em estacionamentos compartilhados, sinalização clara, estojos para cabos e treinamento básico reduzem tomadas incorretas e tempo de inatividade. Perguntas frequentesP: Tenho um carro Tipo 1 na Europa. Posso instalar uma wallbox Tipo 2 em casa?R: Sim, mas você precisará de um cabo ou adaptador Tipo 2 para Tipo 1 apropriado. Para uso diário, considere alinhar o veículo e o carregador na sua próxima atualização para reduzir o atrito. P: Vale a pena atualizar para uma rede trifásica de 22 kW?R: Somente se sua propriedade tiver alimentação trifásica e seu carro aceitar 22 kW de CA. Muitos motoristas consideram 11 kW mais do que suficiente; 22 kW são ideais para locais com vários usuários ou padrões de permanência curta. P: Os adaptadores afetam a segurança ou a garantia?R: Utilize adaptadores certificados dentro da sua classificação atual e mantenha as conexões totalmente encaixadas e secas. Siga os manuais do veículo e do carregador; o uso indevido pode anular as garantias. P: O que é melhor para estacionamento compartilhado: com fio ou com soquete?R: O cabo com fio é mais rápido para usuários casuais e reduz a escolha incorreta de cabos. O cabo com soquete é mais flexível em todos os tipos de veículos e mais fácil de manter quando os cabos se desgastam. Conheça a Workersbee’Carregadores portáteis para veículos elétricos:Carregador flexível Sae j17722carregador portátil para veículos elétricos tipo 2 IEC 62196Carregador portátil EVSE trifásico tipo 2
