Guia do Conector CCS2 para Veículos Elétricos: Estrutura, Alimentação e Compatibilidade

O CCS2, também conhecido como Combo 2, é um dos principais padrões de conectores para carregamento rápido em corrente contínua (CC) na Europa e em muitos mercados de veículos elétricos. Para fabricantes de estações de carregamento, operadores de frotas, distribuidores e compradores de componentes para veículos elétricos, entender o CCS2 não se resume apenas a reconhecer o formato do plugue. Trata-se de compreender como a estrutura do conector, a disposição dos pinos, os caminhos de carregamento CA/CC, as classificações de potência, os métodos de resfriamento, os limites de compatibilidade e a confiabilidade a longo prazo afetam projetos reais de carregamento.

Para estações de carregamento públicas, garagens de frotas e sistemas de carregamento de alta potência, a seleção do conector CCS2 depende de mais do que apenas a corrente nominal. Adequação ao mercado, compatibilidade com o veículo, projeto térmico, manuseio do cabo, confiabilidade do travamento, certificação e planejamento de manutenção são fatores que influenciam a escolha de um conector ou conjunto de cabos adequado para o projeto.

O que é um conector CCS2?

Um conector CCS2 é construído em torno de uma interface CA Tipo 2 com dois contatos de alimentação CC adicionais abaixo dela. A seção superior fornece a interface de carregamento Tipo 2, enquanto a seção inferior adiciona contatos CC+ e CC- para carregamento rápido CC.

Essa estrutura combinada permite que uma entrada de veículo CCS2 suporte carregamento CA Tipo 2 e carregamento rápido CC CCS2 quando o veículo e o sistema de carregamento são projetados para ambos os modos. A mesma entrada física pode, portanto, atender a diferentes cenários de carregamento, desde carregamento CA em destinos até carregamento rápido CC em estações de carregamento públicas ou depósitos de frotas.

O CCS2 é amplamente utilizado na infraestrutura europeia de carregamento rápido em corrente contínua (CC) e em muitos mercados que seguem padrões de carregamento baseados no Tipo 2. Sua interface física está associada à norma IEC 62196-2 para a seção de corrente alternada (CA) do Tipo 2 e à norma IEC 62196-3 para a seção de carregamento em CC.

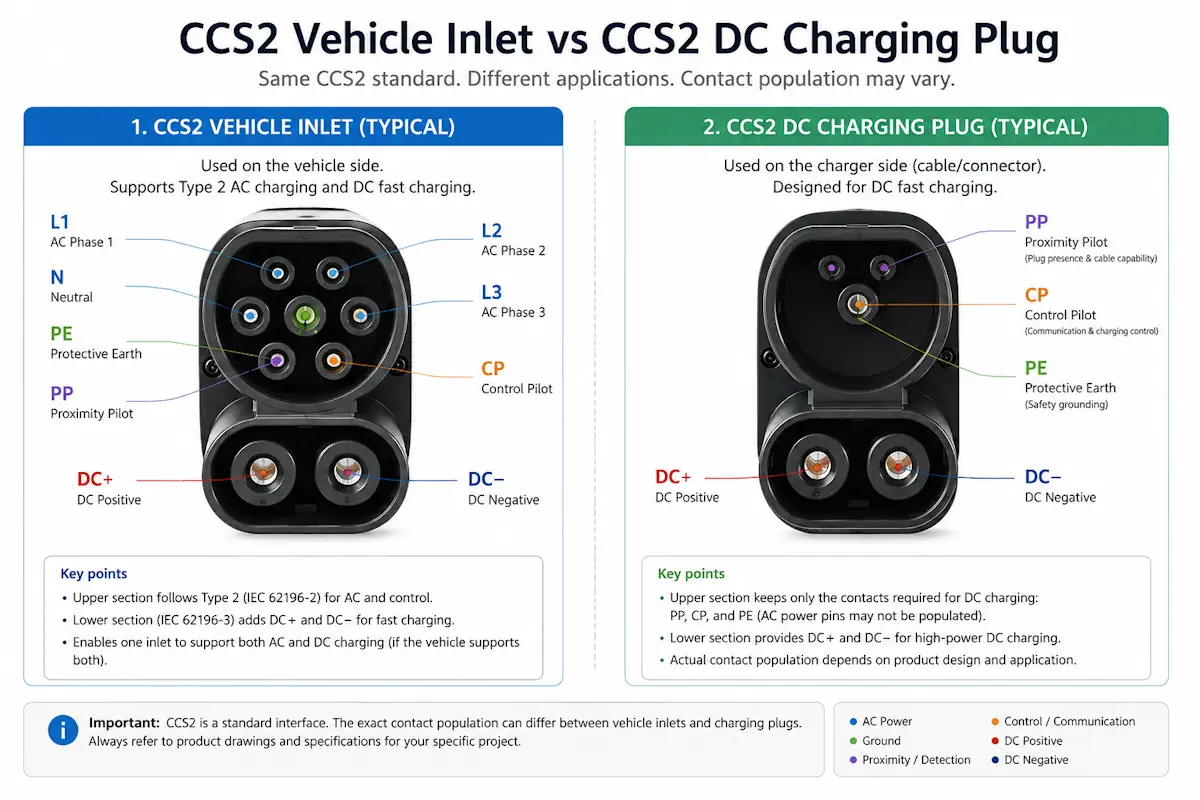

Estrutura e disposição dos pinos do conector CCS2

O conector CCS2 possui duas seções físicas principais. A seção superior segue o layout Tipo 2 e inclui contatos usados ​​para carregamento CA, aterramento e sinalização de controle. A seção inferior contém os dois contatos CC maiores, usados ​​para carregamento rápido. Esse layout separa o fornecimento de energia das funções de controle e segurança, permitindo que uma única entrada do veículo suporte diferentes modos de carregamento.

A quantidade exata de contatos pode variar entre uma entrada CCS2 completa para veículos e um plugue de carregamento CCS2. Em plugues de carregamento rápido CC, os contatos de alimentação CA podem não estar presentes, pois a alta potência em CC utiliza os contatos CC+ e CC- inferiores.

A disposição dos pinos é apenas um dos aspectos a serem considerados na seleção de conectores. A estabilidade mecânica, a qualidade do contato, o feedback de travamento, o alívio de tensão do cabo e o desempenho da vedação também afetam a confiabilidade do carregamento, especialmente em locais públicos de carregamento rápido com ciclos frequentes de conexão.

Como o CCS2 suporta carregamento CA e CC

Uma entrada CCS2 pode suportar carregamento CA e carregamento rápido CC através de caminhos de energia separados dentro da mesma interface combinada. No carregamento CA, um plugue Tipo 2 utiliza a seção superior da entrada. Isso é comum para carregamento doméstico, no local de trabalho, em destinos de carregamento e em outros cenários de estacionamento prolongado.

No carregamento rápido em corrente contínua (CC), um plugue CCS2 fornece energia de alta potência através dos contatos inferiores DC+ e DC-. A energia CC não é fornecida através dos contatos da fase CA. A seção superior ainda oferece funções de controle, proximidade, aterramento e segurança que ajudam a confirmar o status da conexão, a capacidade do cabo e a prontidão para carregamento.

A compatibilidade física não deve ser considerada garantia de total compatibilidade de carregamento. Uma entrada CCS2 pode aceitar tanto plugues CA Tipo 2 quanto plugues CCS2 CC, mas o veículo e o carregador devem ser compatíveis com o modo de carregamento, o processo de comunicação e a lógica de segurança correspondentes.

Onde o CCS2 é usado

O CCS2 é o principal padrão de conector para carregamento rápido em corrente contínua (CC) na Europa e é amplamente utilizado em muitos mercados que seguem a infraestrutura de carregamento baseada no Tipo 2. Também é comum em partes da Oceania, Oriente Médio, África e em projetos de carregamento voltados para exportação, onde são adotados os padrões europeus de carregamento.

Essa adequação regional é importante para fabricantes de estações de carregamento, distribuidores e operadores de infraestrutura. Um conector CCS2 pode ser a escolha certa para um centro de carregamento em rodovias europeias, um projeto público de carregamento CC no Oriente Médio ou uma garagem de veículos com entradas CCS2. Mas não deve ser tratado como um conector universal para todos os mercados.

Historicamente, a América do Norte utiliza o CCS1 para carregamento rápido em corrente contínua (CC), enquanto o SAE J3400/NACS é agora uma importante opção de conector nesse mercado. Para projetos globais, a seleção do conector deve levar em consideração o mercado-alvo, a frota de veículos, as regulamentações locais, os requisitos de certificação e os padrões de carregamento utilizados pelos veículos que efetivamente utilizarão o local.

Classificação de potência CCS2: Tensão, corrente e potência de carregamento real

A potência de carregamento CCS2 é determinada pela tensão e corrente, mas o valor nominal em um conector ou carregador não significa que todas as sessões de carregamento fornecerão essa potência. Em termos simples, a potência elétrica é calculada multiplicando-se a tensão pela corrente. Por exemplo, um sistema de 1000 V e 500 A representa um limite elétrico teórico de 500 kW.

Em projetos reais de carregamento, a potência fornecida geralmente é inferior ao máximo teórico. Isso depende da tensão da bateria do veículo, do estado de carga da bateria, da potência de saída do gabinete do carregador, da capacidade de corrente do cabo, da temperatura ambiente e dos limites definidos pelo sistema de carregamento. Um veículo pode aceitar alta potência apenas durante parte da curva de carregamento e, em seguida, reduzir a corrente à medida que a bateria se aproxima de um estado de carga mais elevado.

Dentre esses limites, o calor costuma ser o mais importante em aplicações CCS2 de alta corrente. A resistência de contato, o projeto do cabo, o método de resfriamento e a frequência de conexão afetam o aumento da temperatura no conector e no cabo. Se o sistema se aproximar do seu limite térmico, o carregador pode reduzir a corrente para proteger o conector, o cabo e a entrada do veículo. Portanto, a seleção do CCS2 deve refletir o ciclo de trabalho real e a margem térmica, e não apenas a potência nominal anunciada mais alta.

Conectores CCS2 refrigerados a ar versus refrigerados a líquido

Nem todo projeto de carregamento rápido CCS2 precisa de um conector com refrigeração líquida. A escolha deve levar em conta o nível de corrente necessário, o ciclo de trabalho, a temperatura ambiente, a janela de carregamento e a capacidade de manutenção.

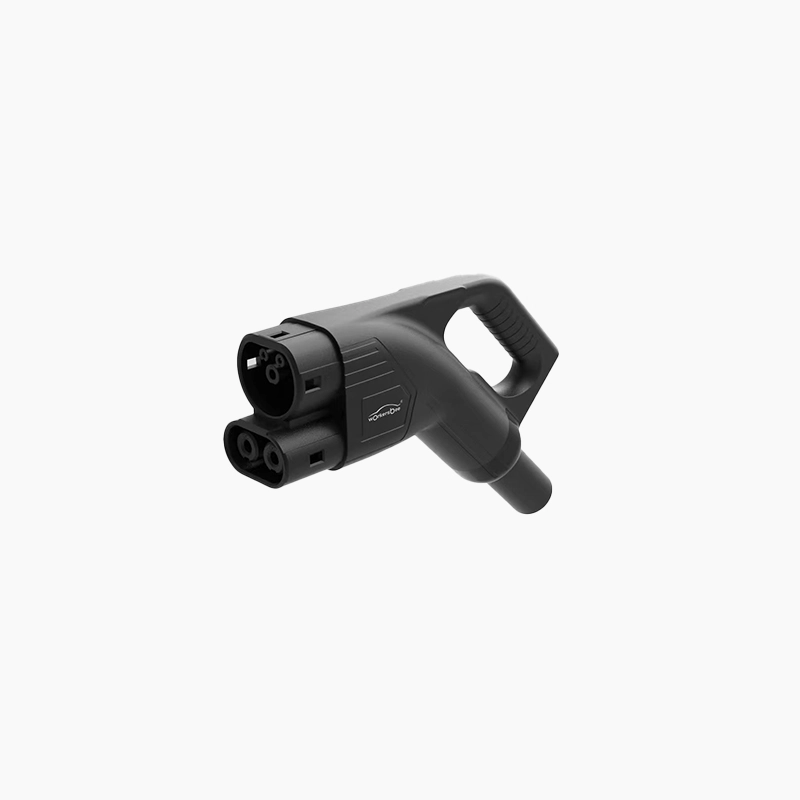

Os conectores CCS2 refrigerados a ar são uma escolha prática para carregamento CC de potência média, utilização moderada, estacionamento com tempo de permanência prolongado e locais com restrições orçamentárias. São mais simples de instalar e manter, pois não requerem circulação de líquido refrigerante, bombas, mangueiras ou monitoramento adicional do sistema de refrigeração. Para carregadores públicos urbanos, estacionamentos de varejo, carregamento em locais de trabalho e alguns projetos de depósitos, o CCS2 refrigerado a ar pode fornecer desempenho suficiente com menor complexidade do sistema.

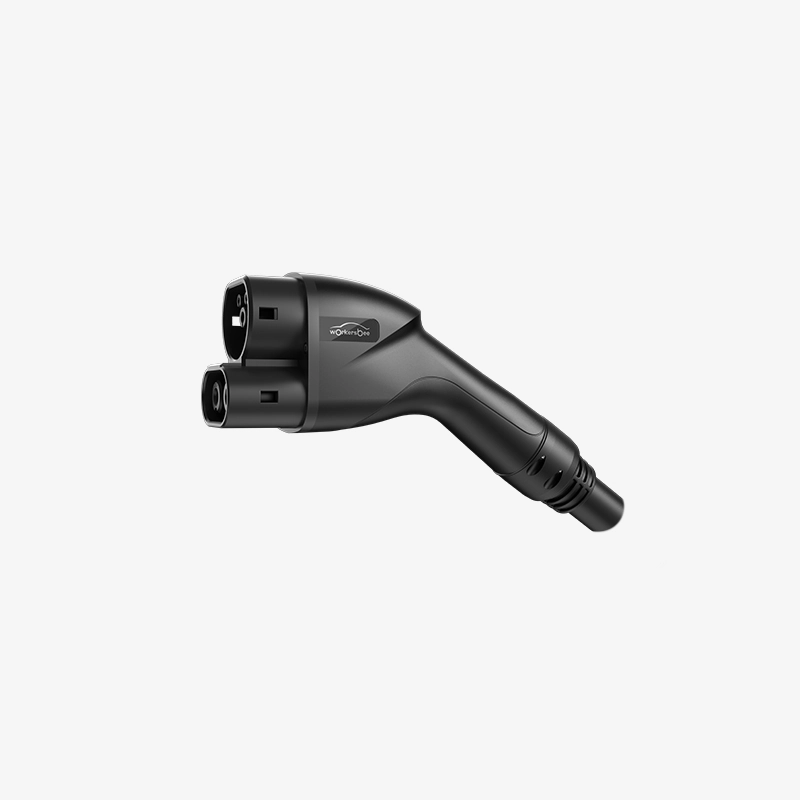

Os conectores CCS2 com refrigeração líquida são mais adequados para carregamento contínuo de alta corrente. As aplicações típicas incluem centros de carregamento rápido em rodovias, estações de carregamento CC públicas de alta utilização, depósitos de frotas com janelas de carregamento curtas, instalações em climas quentes e projetos onde a redução da potência ou a alta temperatura da alça afetariam o tempo de atividade e a experiência do usuário. A refrigeração líquida melhora o controle térmico sob cargas mais pesadas, mas também aumenta o custo, a complexidade do sistema e os requisitos de manutenção.

A decisão não é "refrigerado a ar versus melhor". Trata-se de avaliar se o local necessita de alta corrente sustentada em condições reais de operação. Se o projeto envolve sessões frequentes, tempo de permanência curto, veículos de alta potência ou alta temperatura ambiente, o resfriamento líquido pode ser justificado. Se a utilização for moderada e o controle de custos for importante, o CCS2 resfriado a ar pode ser a melhor opção.

Opções de conectores CCS2 para diferentes necessidades de carregamento

Lista de verificação para seleção de conectores CCS2 em projetos de carregamento

A escolha de um conector CCS2 deve ser feita considerando as necessidades do projeto, e não apenas a capacidade de corrente máxima. A lista de verificação abaixo ajuda os compradores a relacionar as especificações do produto com as condições reais de carregamento, as exigências do mercado e a operação a longo prazo.

Um conector CCS2 que pareça adequado na ficha técnica ainda pode falhar em campo se o ciclo de trabalho, a margem térmica, o manuseio do cabo ou o plano de manutenção estiverem incorretos. A seleção deve refletir o ambiente de carregamento real, e não apenas a corrente de pico, o formato do conector ou um número de peça padrão.

CCS2 vs Tipo 2: Qual a diferença?

Os conectores Tipo 2 e CCS2 são muito semelhantes, mas não são o mesmo conector. A principal diferença é que o Tipo 2 é uma interface de carregamento CA, enquanto o CCS2 adiciona um caminho de carregamento rápido CC abaixo da seção Tipo 2.

O ponto crucial para os compradores é a compatibilidade. Um conector com formato semelhante não significa a mesma capacidade de carregamento. Um veículo que utiliza apenas conectores Tipo 2 não pode usar o carregamento rápido CCS2, a menos que possua o hardware de carregamento CC, o suporte de comunicação e o sistema de segurança necessários.

CCS1 vs CCS2: Diferenças Regionais e de Design

Os conectores CCS1 e CCS2 são ambos conectores do Sistema de Carregamento Combinado (CCS), mas são construídos sobre bases de conectores CA diferentes. O CCS1 utiliza a seção superior Tipo 1 / J1772, enquanto o CCS2 utiliza a seção superior Tipo 2. Ambos adicionam dois contatos CC inferiores para carregamento rápido em corrente contínua (CC).

Para fabricantes, distribuidores e operadores de carregadores globais, a escolha entre CCS1 e CCS2 deve levar em consideração o mercado de destino e a frota de veículos. Um conector adequado à infraestrutura de uma região pode não ser compatível com os veículos, os requisitos de certificação ou as expectativas dos padrões de carregamento de outra região.

Verificações de compatibilidade com CCS2 antes da seleção

A compatibilidade com CCS2 não se resume apenas ao formato do conector. Em um projeto de carregamento, a compatibilidade deve ser verificada em todo o veículo, carregador, conector, conjunto de cabos, lógica de controle e requisitos de certificação. Um conector pode ter o mesmo encaixe físico na entrada, mas ainda assim não suportar o modo de carregamento, a lógica de bloqueio ou o processo de segurança necessários.

Antes de selecionar um conector ou conjunto de cabos CCS2, os compradores devem confirmar os seguintes pontos:

A abordagem mais segura é definir a compatibilidade pelo caso de uso, e não pelo nome do conector. Um carregador CC público, um carregador para frotas, um carregador CA de destino e um cenário de carregamento baseado em adaptador podem todos envolver a terminologia Tipo 2 ou CCS2, mas seus requisitos técnicos são diferentes. Os compradores devem fornecer o mercado-alvo, o modelo do veículo ou o tipo de entrada, a potência de saída do carregador, a corrente esperada, o comprimento do cabo, os requisitos de refrigeração e as necessidades de certificação antes de finalizar a escolha do conector.

Isso evita um erro comum em projetos: selecionar um conector que corresponda à interface visível, mas que não seja compatível com o modo de carregamento, a carga térmica, a lógica de controle ou o caminho de conformidade exigido em campo.

Verificações de confiabilidade e manutenção para conectores CCS2

Para estações de carregamento públicas e garagens de frotas, a confiabilidade do conector CCS2 não se resume apenas a passar nos testes iniciais. O conector é manuseado diariamente, exposto às condições climáticas externas e usado repetidamente sob estresse elétrico e mecânico. Com o tempo, pequenas alterações nas condições de contato, feedback de travamento, tensão do cabo ou desempenho da vedação podem levar a falhas nas sessões, redução da capacidade, reclamações de usuários ou substituição prematura.

Os operadores devem prestar atenção a estes sinais durante a inspeção de rotina:

O planejamento da manutenção deve ser compatível com a utilização do local. Um carregador CC de baixa utilização pode precisar apenas de inspeção visual e limpeza periódicas, enquanto um carregador de rodovia de alto tráfego ou um sistema de depósito deve monitorar falhas, registros de redução de potência, temperatura do conector e ciclos de substituição. O objetivo não é apenas comprar um conector com a classificação correta, mas mantê-lo estável sob a carga operacional real do local.

Perguntas frequentes

O que é um conector CCS2?

O conector CCS2, também conhecido como Combo 2, é um conector de carregamento para veículos elétricos que combina uma interface CA Tipo 2 com dois contatos CC adicionais para carregamento rápido. É amplamente utilizado na Europa e em muitos mercados que utilizam o padrão Tipo 2 para carregamento CC público, carregamento de frotas e projetos de carregamento de alta potência.

O CCS2 é o mesmo que o Tipo 2?

Não. O Tipo 2 é principalmente uma interface de carregamento CA. O CCS2 utiliza a seção superior do Tipo 2 e adiciona dois contatos CC inferiores para carregamento rápido CC. Uma entrada CCS2 geralmente aceita um plugue CA Tipo 2, mas uma entrada somente Tipo 2 não suporta carregamento rápido CC CCS2.

Qual é a disposição dos pinos do conector CCS2?

Uma entrada completa de veículo CCS2 inclui a área de contato CA Tipo 2, aterramento de proteção, piloto de controle, piloto de proximidade e dois contatos CC inferiores. Em conectores de carregamento CCS2, os contatos de alimentação CA podem não estar sempre presentes, pois o carregamento CC de alta potência utiliza CC+ e CC- para fornecimento de energia.

Uma entrada CCS2 pode suportar carregamento CA e CC?

Sim, desde que o veículo e o sistema de carregamento sejam projetados para ambos os modos. O carregamento CA utiliza a seção Tipo 2 da entrada, enquanto o carregamento rápido CC utiliza os contatos CC inferiores. A compatibilidade física por si só não é suficiente; o veículo deve suportar o modo de carregamento, o processo de comunicação e a lógica de segurança necessários.

Todos os carregadores CCS2 precisam de conectores com refrigeração líquida?

Não. Os conectores CCS2 refrigerados a ar podem ser adequados para carregamento CC de potência média, utilização moderada, períodos de estacionamento prolongados e locais com restrições de custo. Os conectores CCS2 refrigerados a líquido são mais adequados para locais com alta corrente contínua, alta utilização, climas quentes e projetos onde a redução de potência ou a temperatura de manuseio são uma preocupação.

O que os compradores devem verificar antes de escolher um conector CCS2?

Os compradores devem confirmar o mercado-alvo, a compatibilidade com o veículo, a potência de saída do carregador, a tensão e a corrente nominais, o método de refrigeração, o comprimento do cabo, o sistema de travamento, a proteção IP, as certificações e o plano de manutenção. O suporte do fornecedor, a documentação, as peças de reposição e a estabilidade na entrega também são importantes em projetos B2B.

Como escolher conectores CCS2 para um projeto de carregamento?

A escolha do conector CCS2 correto depende de mais fatores do que apenas o formato do plugue ou a corrente nominal. Adequação ao mercado, compatibilidade com o veículo, método de refrigeração, projeto do cabo, certificação e requisitos de manutenção são fatores que afetam o desempenho do projeto.
