Alta corrente muda tudo. Uma vez que CCS2 O site visa além da faixa média de 300 amperes para longos trechos, mas o calor, o peso do cabo e a ergonomia do driver tornam-se as verdadeiras restrições. Conectores refrigerados a líquido dissipam o calor do contato e do núcleo do cabo, mantendo a alça utilizável e a energia elétrica. Este guia explica quando a troca faz sentido, o que procurar no hardware e como operá-lo com baixo tempo de inatividade.
O que realmente quebra em alta corrente
– A perda de I²R determina a temperatura nos contatos e ao longo do condutor.
– Cobre mais espesso reduz a resistência, mas torna o cabo pesado e rígido.
– O calor ambiente e as sessões consecutivas se acumulam; as filas da tarde ultrapassam os limites de capacidade dos cartuchos.
– Quando o conector superaquece, o controlador fica com a capacidade reduzida; as sessões se estendem e os compartimentos voltam a funcionar.
Onde o resfriamento natural ainda vence
Manoplas naturalmente resfriadas funcionam bem para potência moderada e climas mais frios. Elas evitam bombas e líquido de arrefecimento. A manutenção é mais simples e as peças de reposição são mais baratas. A desvantagem é a corrente contínua em estações quentes ou em condições de uso intenso.
Como o resfriamento líquido resolve o problema

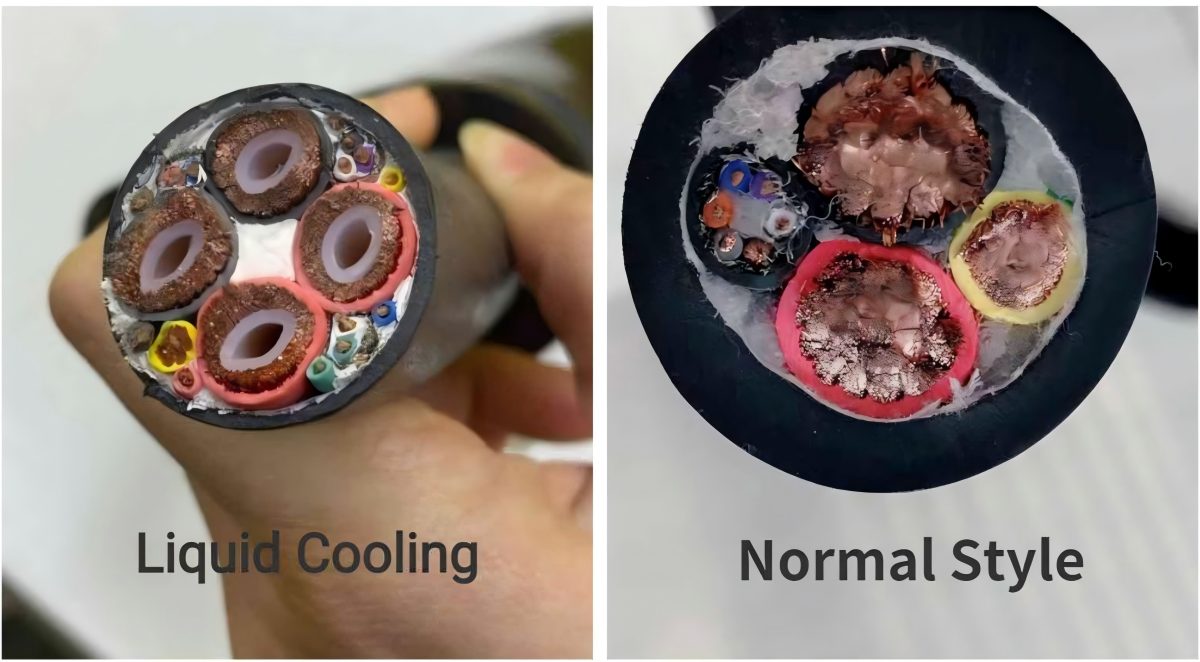

Um conector CCS2 refrigerado a líquido direciona o líquido de arrefecimento para perto do conjunto de contatos e através do núcleo do cabo. O calor sai do cobre, não da mão do motorista. Conjuntos típicos incluem sensores de temperatura nos pinos de alimentação e no cabo, além de monitoramento de fluxo/pressão e detecção de vazamentos, associados ao desligamento seguro.
Matriz de decisão: quando migrar para CCS2 refrigerado a líquido
Corrente alvo (contínua) | Caso de uso típico | Manuseio de cabos e ergonomia | Margem térmica ao longo do dia | Escolha de resfriamento |
≤250 A | Carregadores urbanos rápidos, baixa permanência | Leve, fácil | Alto na maioria dos climas | Natural |
250–350 A | Tráfego misto, rotatividade moderada | Manejável, mas mais espesso | Médio; assistir temporadas quentes | Natural ou líquido (depende do clima/serviço) |
350–450 A | Centros rodoviários, permanência prolongada, verões quentes | Pesado se natural; a fadiga aumenta | Baixo sem resfriamento; redução antecipada | Refrigerado a líquido |
≥500 A | Baías emblemáticas, rotas de frota, eventos de pico | Precisa de um cabo fino e flexível | Requer remoção ativa de calor | Refrigerado a líquido |
Workersbee CCS2 refrigerado a líquido em resumo
– Classes de corrente: 300 A / 400 A / 500 A contínua, até 1000 V CC.
– Meta de aumento de temperatura: < 50 K no terminal sob condições de teste declaradas.
– Circuito de resfriamento: fluxo típico de 1,5–3,0 L/min a cerca de 3,5–8 bar; cerca de 2,5 L de refrigerante para um cabo de 5 m.
– Referência de extração de calor: cerca de 170 W @300 A, 255 W @400 A, 374 W @500 A (dados publicados dão suporte à engenharia de cenários de amperagem mais alta).
– Ambiental: vedação IP55; faixa de operação de −30 °C a +50 °C; saída acústica na alça abaixo de 60 dB.
– Mecânica: força de acoplamento inferior a 100 N; mecanismo testado por mais de 10.000 ciclos.
– Materiais: terminais de cobre banhados a prata; invólucros termoplásticos duráveis e cabo TPU.
– Conformidade: projetado para sistemas CCS2 EVSE e requisitos IEC 62196-3; TÜV/CE.
– Garantia: 24 meses; opções OEM/ODM e comprimentos de cabo comuns disponíveis.
Por que motoristas e operadores sentem a diferença
– Diâmetro externo mais fino e menor resistência à flexão melhoram o alcance das portas em SUVs, vans e caminhões.
– Temperaturas mais baixas do casco reduzem repetições e falhas nas partidas.
– O espaço térmico extra mantém a potência definida mais estável durante os picos da tarde.
Confiabilidade e serviço, mantidos simples
O resfriamento a líquido adiciona bombas, vedações e sensores, mas as opções de design mantêm o tempo de inatividade baixo. A Workersbee se concentra em peças de desgaste substituíveis em campo (vedações, módulos de gatilho, capas de proteção), sensores de temperatura e refrigerante acessíveis, caminhos de vazamento antes da ruptura claros e etapas de torque documentadas. Os técnicos podem trabalhar rapidamente sem precisar puxar todo o chicote. Uma garantia de dois anos e um projeto com ciclo de acoplamento de >10 mil combinam com o serviço em locais públicos.
Notas de comissionamento para compartimentos de alta potência
Coloque em funcionamento o compartimento mais quente primeiro. Mapeie os sensores de contato e os sensores do núcleo do cabo; calibre os deslocamentos.
O estágio mantém 200 A, 300 A e corrente alvo; registre ΔT do ambiente até o invólucro do cabo.
Defina curvas de corrente versus refrigerante e janelas de reforço no controlador; habilite a redução gradual.
Monitore três números: temperatura de contato, temperatura de entrada do cabo e fluxo.
Política de alerta: “amarelo” para desvio (aumento de ΔT na mesma corrente), “vermelho” para ausência de fluxo, vazamento ou superaquecimento.
Kit no local: pacote de refrigerante pré-preenchido, anéis de vedação, módulo de gatilho, par de sensores, folha de torque.
Revisão semanal: plote o tempo de retenção de energia em relação ao ambiente; gire as baias se uma faixa esquentar mais cedo.
Cartão de pontuação do comprador para conectores CCS2 refrigerados a líquido
Atributo | Por que isso importa | O que parece bom |
Classificação de corrente contínua | Aumenta o tempo da sessão | Mantém a amperagem alvo por uma hora em clima quente |
Impulsionar o comportamento | Picos precisam de controle e recuperação | Tempo de aumento declarado mais janela de recuperação automática |
Diâmetro e massa do cabo | Ergonomia e alcance | Fino, flexível, verdadeiro plug-in com uma mão |
Detecção de temperatura | Protege contatos e plásticos | Sensores nos pinos e no núcleo do cabo |
Monitoramento do líquido de arrefecimento | Segurança e tempo de atividade | Fluxo + pressão + detecção de vazamento + intertravamentos |
Facilidade de manutenção | Tempo médio de reparo | Troque selos, gatilhos e sensores em minutos |
Vedação ambiental | Clima e lavagens | Classe IP55 com caminhos de drenagem testados |
Documentação | Velocidade de campo e repetibilidade | Etapas de torque ilustradas e lista de peças de reposição |
Verificação da realidade térmica
Duas condições colocam em risco até mesmo hardwares de boa qualidade: alta temperatura ambiente e alto ciclo de trabalho. Sem refrigeração líquida, o controlador precisa reduzir a capacidade mais cedo para proteger os contatos. O uso de uma alça CCS2 refrigerada a líquido permite que o local mantenha a corrente desejada por mais tempo, reduzindo filas e estabilizando a receita por compartimento.
Fatores humanos
Os motoristas avaliam um local pela rapidez com que conseguem conectar e sair. Um cabo rígido ou uma carcaça quente os torna mais lentos e aumentam as taxas de erro. Cabos finos e refrigerados a líquido facilitam o acesso às portas e permitem um ângulo de conexão natural e confortável.
Compatibilidade e padrões
A sinalização CCS2 permanece a mesma; o que muda é o caminho térmico e o monitoramento. Crie aceitação em torno do aumento de temperatura, temperatura do casco e tratamento de falhas. Mantenha registros por compartimento da temperatura atual, ambiente, temperatura de contato e pontos de afunilamento para auxiliar auditorias e ajustes sazonais.
Custo de propriedade, não apenas CapEx
Redução de capacidade frequente custa mais em sessões mais longas e interrupções do que economiza em hardware. Considere o tempo de sessão em seus compartimentos de temperatura ambiente superiores, o tempo de técnico para trocas comuns, consumíveis (refrigerante, filtros, se usados) e horas de inatividade não planejadas por trimestre. Para hubs de alta potência, conectores refrigerados a líquido ganham em rendimento e previsibilidade.
Onde o Workersbee se encaixa
Workersbee's alça CCS2 refrigerada a líquido Projetado para alta corrente constante e fácil manutenção, com sensores acessíveis em campo, vedações de troca rápida, empunhadura silenciosa e etapas de torque claras para técnicos. As notas de integração abrangem vazão (1,5–3,0 L/min), pressão (cerca de 3,5–8 bar), consumo de energia inferior a 160 W para o circuito de resfriamento e volume típico de refrigerante por comprimento de cabo. Isso ajuda os locais a colocarem os compartimentos principais em operação rapidamente e a manter a energia em estações quentes sem precisar recorrer a cabos volumosos.
Perguntas frequentes
Em que corrente devo considerar o resfriamento líquido?
Quando seu plano exige corrente sustentada na faixa de 300 amperes ou mais, ou quando seu clima e ciclo de trabalho aumentam a temperatura do casco.
É difícil manter o resfriamento líquido?
Ele adiciona peças, mas bons designs agilizam as trocas habituais. Mantenha um pequeno kit no local e registre os limites.
Os motoristas notarão a diferença?
Sim. Cabos mais finos e alças mais frias tornam as conexões mais rápidas e reduzem falhas de partida.
Posso misturar baias?
Sim. Muitos locais mantêm algumas faixas refrigeradas a líquido para tráfego pesado e faixas refrigeradas naturalmente para demanda moderada.
