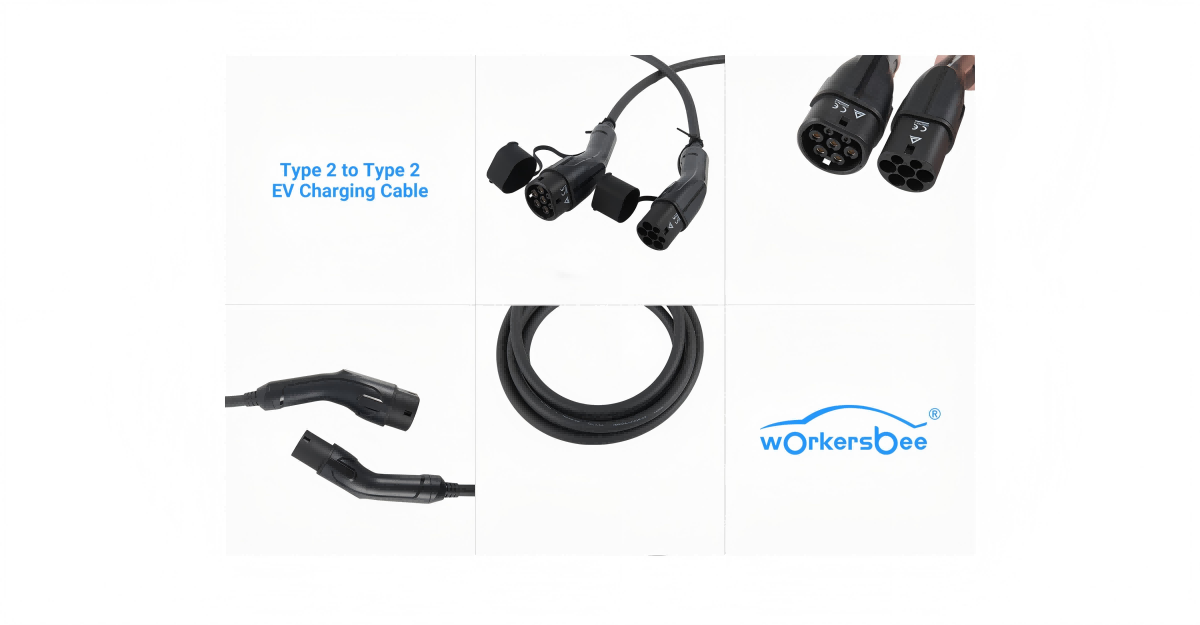

O Tipo 2 é a interface de carregamento CA de 7 pinos IEC 62196-2 (frequentemente chamada de "Mennekes") usada no Reino Unido e na UE. Um cabo de carregamento Tipo 2 conecta a entrada Tipo 2 do seu carro a um carregador de parede doméstico ou a uma tomada pública.
Se o poste estiver fixo (com um cabo de alimentação fixo), você não precisa levar um cabo; se for apenas uma tomada (tipo 2), você precisa de um cabo adaptador tipo 2 para tipo 2.
Dois tipos de cabo
• Tipo 2 ↔ Tipo 2 (Modo 3): carregamento diário no local de trabalho e na maioria dos pontos de recarga públicos com tomada; também útil se o seu carregador de parede doméstico tiver uma tomada.
• Cabo de extensão de 3 pinos (Reino Unido) → Cabo tipo 2 ("modo 2"): recargas ocasionais de baixa corrente em uma tomada doméstica. Trate-o como uma ferramenta de emergência, não como uma solução para uso intenso. Evite tomadas antigas, extensões enroladas ou uso prolongado com 13 A; plugues quentes ou cabos com revestimento amolecido são sinais de alerta.
Potência e fases
A potência CA é limitada por dois fatores: o carregador de bordo do seu carro (OBC) e a rede elétrica.
Em monofásico (230 V), potência ≈ 230 V × corrente (A) ÷ 1000 → 32 A ≈ ~7,4 kW.
Em um sistema trifásico, a potência é aproximadamente √3 × 400 V × corrente ÷ 1000 → 16 A ≈ ~11 kW, 32 A ≈ ~22 kW.
• OBC 7,4 kW: A corrente monofásica de 32 A é o limite máximo; postes trifásicos não aumentarão a velocidade.
• OBC 11 kW: É necessário um sistema trifásico de 16 A para atingir aproximadamente 11 kW; com um sistema monofásico, a potência máxima fica próxima de 7 kW.
• OBC 22 kW: Precisa de energia trifásica de 32 A e um local que realmente a forneça.
Uma potência de 22 kW não garante 22 kW no painel; o computador de bordo (OBC) determina o máximo.
Tabela de decisão de tela única
Computador de bordo do veículo (AC) | Fornecimento no local | Localização típica | Cabo recomendado (A / kW) | Comprimento (m) | Tipo de conector | Alvo de entrada |
~7,4 kW (monofásico) | 1φ 32 A | Caixa de parede residencial, conectada por cabo | — | — | — | — |
~7,4 kW (monofásico) | 1φ 32 A | Postagem pública com soquete | 32 A, ~7 kW | 5–7,5 | Tipo 2 ↔ Tipo 2 (Modo 3) | IP66 para estacionamentos externos |
~11 kW (trifásico) | 3φ 16 A | Tomada de local de trabalho | 16 A 3φ, ~11 kW | 7,5 | Tipo 2 ↔ Tipo 2 (Modo 3) | IP66 |
~22 kW (trifásico) | 3φ 32 A | Postagem pública com soquete | 32 A 3φ, ~22 kW | 7,5–10 | Tipo 2 ↔ Tipo 2 (Modo 3) | IP66 |
Materiais e durabilidade
• Jaqueta: TPE/TPU ou borracha robusta com flexibilidade a baixas temperaturas (–30 °C), resistência a raios UV/óleo para carregamento público ao ar livre.
• Alívio de tensão: Botas profundas e inteiriças em ambas as extremidades para proteger contra flexões repetidas.
• Curvar a vida: ≥10.000 ciclos é uma referência prática para uso frequente em locais públicos.
• Contatos: Revestido de prata/níquel, baixa resistência de contato, aumento de temperatura controlado a 32 A contínuos.
Proteção e conformidade
• Proteção contra entrada de água e poeira: IP55–IP66 (observe que as classificações com e sem acoplamento diferem; mantenha as tampas colocadas quando não estiverem em uso).
• Impacto: As caixas IK10 resistem a quedas e impactos em estacionamentos.
• Normas e marcação: Norma IEC 62196-2 Tipo 2, marcações CE/TÜV, número de série único para rastreabilidade.
• Cuidados: Mantenha os pinos limpos e secos, não os torça sob carga e guarde-os em uma bolsa ventilada.
Se você busca um conjunto robusto e resistente para uso em campo, veja o Conector EV Tipo 2 da Workersbee para o lado do plugue que integramos em muitos cabos Modo 3 (trava durável, revestimento de pinos limpo, geometria de alívio de tensão ajustada para alta resistência).
Perguntas frequentes
Preciso levar meu próprio cabo para postes de corrente alternada públicos?
Se o poste tiver uma tomada do tipo 2, sim, leve um cabo adaptador de tipo 2 para tipo 2. Postes com fio já vêm com um cabo.
22 kW é sempre mais rápido que 7 kW?
Somente se o computador de bordo (OBC) do seu carro suportar 22 kW e a tomada for trifásica de 32 A. Caso contrário, o carregamento será limitado pela capacidade do seu OBC.
Qual o comprimento de cabo que devo comprar?
Meça o percurso da entrada até o poste e adicione de 1 a 1,5 m. 5 m para trechos curtos e retos; 7,5 m como padrão; 10 m para baías com formato irregular.
Posso usar um cabo de alimentação de 3 pinos ("granny") (Modo 2) todas as noites?
É adequado para recargas ocasionais de 10 a 13 A. Para carregamentos regulares ou de alta potência, utilize um cabo Modo 3 Tipo 2 para Tipo 2 e um carregador de veículos elétricos (EVSE) apropriado.
É seguro carregar o celular em caso de chuva forte?
Sim, desde que seu equipamento e cabo tenham classificação adequada (por exemplo, IP55–IP66) e o conector esteja devidamente encaixado. Não use plugues danificados ou cabos com revestimento rachado.
Onde a Workersbee se encaixa
• Para postes de ar condicionado e caixas de parede de uso diário, nossos Conector para veículos elétricos Workersbee Tipo 2 É projetado para ciclos repetidos de encaixe com uma sensação de travamento positiva, baixa resistência de contato e alívio de tensão robusto — ideal para construir sistemas confiáveis. Cabos Tipo 2 para Tipo 2 para os serviços 16A e 32A.
• Para uso doméstico e em viagens, o carregador portátil Workersbee Tipo 2 combina uma caixa de controle compacta com plugues de tomada intercambiáveis e um cabo Tipo 2, oferecendo uma opção segura de Modo 2 para recargas ocasionais sem a necessidade de adivinhar limites de corrente ou cortes térmicos.
Se você está buscando fornecedores para frotas ou redes públicas, solicite um orçamento OEM/em grande quantidade com a bitola do fio, o material da capa, as metas IP/IK e os requisitos de resistência à flexão, e nós proporemos uma solução Workersbee durável, com classificação IP e fácil de usar.
