Uma van chega ao anoitecer. A temperatura no local é de 34°C. O operador diz que a manivela está quente e o cabo arrasta no meio-fio. O turno seguinte observa a mesma coisa. Este guia mostra como ler os rótulos na ficha técnica e, em seguida, testar o par manivela-cabo para garantir que ele dure no seu ciclo de trabalho real.
O que cada padrão realmente cobre
IEC 62196-3
Define o conector e a entrada do veículo CC. Define a geometria, a codificação, o envelope de acoplamento e as verificações de segurança para que peças de diferentes marcas se encaixem e funcionem juntas.
IEC 62893-4-2
Define Cabos de carregamento DC que são usados com um sistema de gerenciamento térmico. Pense em resfriamento líquido ou um caminho térmico equivalente no conjunto. Ele abrange a classe do condutor, isolamento, revestimento, flexibilidade e resistência para carregamento rápido.
Um irmão que você também conhecerá: IEC 62893-4-1
Isto se aplica a cabos CC sem sistema de gerenciamento térmico. Mesma família, caso de uso diferente.
O que os certificados comprovam — e o que não comprovam
Pergunta do comprador | Certificados comprovam | Você ainda precisa verificar |
Ele irá encaixar na minha entrada todas as vezes? | 62196-3 define dimensões, trava e acoplamento seguro entre marcas. | Teste nos veículos alvo. Verifique a sensibilidade da trava com o cabo totalmente estendido. |
O cabo é seguro para serviço CC? | 62893-4-2 abrange o projeto do cabo CC quando usado com gerenciamento térmico; 4-1 abrange o cabo CC sem ele. | Combine a seção transversal do condutor ao seu perfil atual e ao comprimento do cabo. |
Posso usar 300–350 A em tardes quentes? | Os pontos de teste existem sob condições de laboratório definidas. | Faça um teste no local com seu fluxo de ar, geometria do pedestal e temperatura ambiente. |
Ele sobreviverá ao inverno e ao verão? | São aplicados testes padronizados de dobramento a frio, envelhecimento por calor, torção e chama. | Adicione o estresse local: raios UV, maresia, areia da estrada e os produtos de limpeza que sua equipe usa. |
O serviço é simples? | Não está diretamente no escopo. | Solicite guias de troca, valores de torque e kits de reposição. Programe a troca do gatilho ou do retentor. |

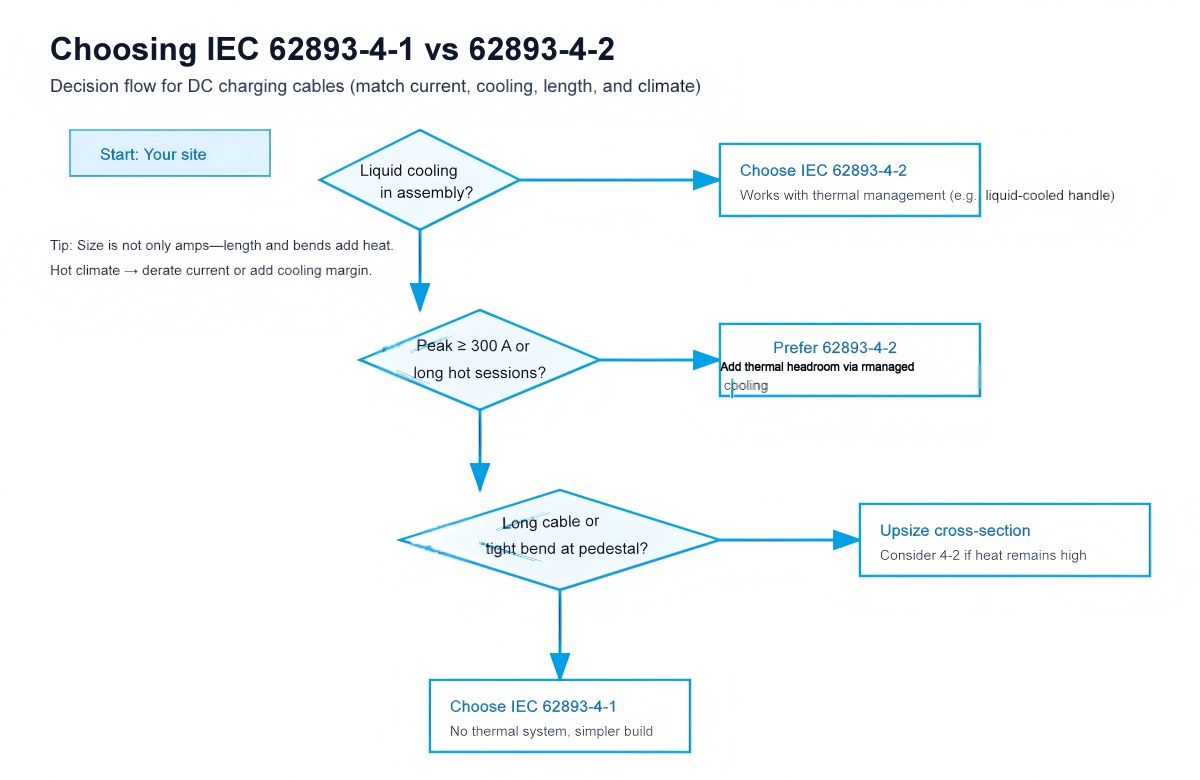

Escolhendo IEC 62893-4-1 vs IEC 62893-4-2
Situação | Escolher | Por que | O que assistir |
Picos de 300–400 A, sessões longas, alça refrigerada a líquido | 62893-4-2 | Trabalha com gerenciamento térmico na montagem | Integridade do refrigerante, roteamento e alívio de tensão do conector |
200–250 A, depósito interno, cabos curtos | 62893-4-1 | Sem sistema térmico, construção mais simples | Sessões consecutivas à tarde; lidar com o aumento da temperatura |
Longos cabos ou pedestais apertados com curvas frequentes | 4-2 se refrigerado a líquido; caso contrário, aumente o tamanho para 4-1 | Comprimento extra e curvas aumentam o calor | Raio de curvatura, torção e desgaste da capa na glândula |
Clima quente com sol direto na baía | Geralmente 4-2 com seção transversal mais alta | Mais espaço térmico | Política de exposição UV e redução de classificação |
Como executar um teste térmico de 40 minutos em seu local
1. Defina o ciclo de trabalho
Corrente de pico × minutos, corrente média × horas, sessões por dia, faixa ambiente.
2. Escolha o conjunto de teste
Selecione o tipo de alça, o tamanho do condutor, o comprimento do cabo e a altura do pedestal que correspondam à construção planejada.
3. Instrumentar a corrida
Registre as temperaturas da entrada e da carcaça da alça. Registre a temperatura atual e a temperatura ambiente a cada 5 minutos.
4. Corra 40 minutos na sua corrente máxima
Se você optar pelo ciclo de trabalho, espelhe seu padrão real. Evite o fluxo de ar artificial.
5. Inspecione após o resfriamento
Verifique se há arranhões e torções nos pinos, na trava, nas vedações, na carcaça traseira, na prensa-cabos e nos primeiros 50 cm do revestimento.
6. Decida ações
Se a elevação da manopla ou o desgaste da prensa-cabo forem altos, ajuste o tamanho do condutor, o comprimento do cabo, o raio de curvatura ou os pontos de ajuste de resfriamento. Bloqueie os números das peças e o caminho de controle de alteração.
Emparelhamento da alça e do cabo: as verificações rápidas
• Seção transversal vs. corrente: um cabo mais longo ou com roteamento mais apertado precisa de mais cobre para manter a mesma corrente.
• Raio de curvatura no pedestal: curvas fechadas perto da glândula aquecem o revestimento e tensionam os condutores.
• Peso e alcance do cabo: certifique-se de que os operadores consigam passá-lo com uma mão e luvas.
• Detalhes de resfriamento (se usados): proteja as linhas de resfriamento, braçadeiras e conexões rápidas de pontos de engate; planeje a detecção de vazamentos.
• Retenção do conector: teste o engate da trava com o cabo pendurado em alcance típico.
Armadilhas comuns e soluções rápidas
• “Passamos no padrão, então está tudo bem.” → Execute o teste no local; os pontos de laboratório não são seu microclima.
• Cabo muito longo para ser “seguro”. → Encurte o percurso ou aumente a seção transversal; adicione um gancho para reduzir o arrasto.
• Manoplas quentes nos picos de verão. → Melhore o fluxo de ar no pedestal, aumente o tamanho do condutor ou mude para um conjunto resfriado.
• Desgaste inicial da jaqueta na glândula. → Aumente o raio de curvatura e adicione um avanço justo.
• Difícil de fazer manutenção em campo. → Use peças com vedações substituíveis e gatilhos acessíveis; documente os valores de torque.
Notas de operações e serviços
Estoque as peças que realmente se desgastam: vedações, gatilhos e kits de alívio de tensão. Cronometre uma troca real com ferramentas básicas e registre as atas. Crie uma regra simples de controle de alterações: quando um fornecedor revisa um conector ou cabo, você recebe o novo desenho, o novo número da peça e um resumo do que mudou. Para equipes que desejam testar um par correspondente antes da implementação, considere conjuntos de conectores e cabos pré-fabricados que você pode testar no local.（Conjuntos de conectores Workersbee）.
Perguntas frequentes
O que a norma IEC 62196-3 abrange?
Ele define conectores e entradas de veículos CC. O objetivo é um acoplamento seguro e repetível entre marcas na interface.
Para que serve a norma IEC 62893-4-2?
Cabos de carregamento CC que funcionam com um sistema de gerenciamento térmico na montagem. Concentra-se na construção e na durabilidade para esse uso.
Um certificado garante a permanência no meu site por toda a vida?
Não. Ele comprova o desempenho em pontos de teste definidos. O clima, o pedestal e o padrão de tráfego determinam o estresse real.
Como sei que o tamanho do meu cabo é suficiente?
Trace a corrente versus o tempo para uma hora de pico. Se a elevação da manivela ou da glândula for alta no teste de 40 minutos, aumente a seção transversal ou encurte o percurso.
